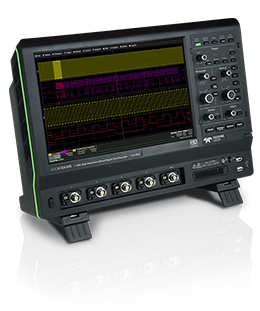

������\�I�V����X�R�[�v
|
���f���� | �ø� | ch�� | �T��v����O��x ���̑� |
�W�������� | ��������\�j |
---|---|---|---|---|---|
HDO6034A �̔��Ich�� |
350MHz | 4ch | 2.5 GS/s** |
50 M�|�C���g/ch | 12�r�b�g |
HDO6054A �̔��Ich�� |
500MHz | 4ch | |||
HDO6104A �̔��Ich�� |
1GHz | 4ch | |||
�~�b�N�X�h�E�V�O�i���E�I�V��X�R�[�v | |||||
HDO 6034A-MS �̔��Ich�� |
350MHz | 4ch | 2.5 GS/s** �f�W�^�����́F ���W�b�N16ch�A 250 MHz�A 1.25 GS/s�A 50�`125M�|�C��g �i�A�i���O������ ���Ɉˑ��j |
50 M�|�C���g/ch | 12�r�b�g |
HDO 6054A-MS �̔��Ich�� |
500MHz | 4ch | |||
HDO 6104A-MS �̔��Ich�� |
1GHz | 4ch |
** �G����n�X�h�E�T���v�����O�F 10GS/s
���f������ƃX�y�b�N�ڍׁi���f�������N���b�N�ŏڍו\����������j

Vertikal - Analoge Kanäle | |
Analoge Bandbreite (max.) | 350 MHz |
Analoge Bandbreite bei 50 �� (-3 dB) (ProBus-Eingang) | 350 MHz (��1 mV/div) |
Analoge Bandbreite bei 1 M�� (-3 dB) (ProBus-Eingang) | 350 MHz (typisch) |
Anstiegszeit (10-90 %, 50 ��) | 1 ns (typisch) |
Anstiegszeit (20-80 %, 50 ��) | 750 ps (typisch) |
Eingangskanäle | 4 |
Vertikale Auflösung | 12 Bit; bis zu 15 Bit mit erhöhter Auflösung (ERES) |
Effektive Anzahl von Bits (ENOB) | 8.7 Bits |
Vertikales Grundrauschen (1 mV/div) | 85 uVrms |
Vertikales Grundrauschen (2 mV/div) | 85 uVrms |
Vertikales Grundrauschen (5 mV/div) | 90 uVrms |
Vertikales Grundrauschen (10 mV/div) | 95 uVrms |
Vertikales Grundrauschen (20 mV/div) | 110 uVrms |
Vertikales Grundrauschen (50 mV/div) | 210 uVrms |
Vertikales Grundrauschen (100 mV/div) | 360 uVrms |
Vertikales Grundrauschen (200 mV/div) | 1.10 mVrms |
Vertikales Grundrauschen (500 mV/div) | 2.10 mVrms |
Vertikales Grundrauschen (1 V/div) | 3.70 mVrms |
Sensitivity | 50 ��: 1 mV-1 V/div, voll variabel; 1 M��: 1 mV-10 V/div, voll variabel |
Vertikale DC-Verstärkungsgenauigkeit (Verstärkungskomponente der DC-Genauigkeit) | �}(0.5%) FS, Offset bei 0 V |
Kanal-Kanal-Isolierung | DC-200 MHz: 60 dB (>1000:1), 200 MHz bis Nennbandbreite: 50 dB (>300:1), (Für zwei beliebige Eingangskanäle, gleiche v/div-Einstellungen, typisch) |
Versatzbereich | 50 �� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}10 V @ 20 mV - 1 V/Div 1 M�� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}16 V bei 20 mV - 100 mV/Div �}80 V bei 102 mV - 198 mV/Div �}160 V @ 200 mV - 1 V/Div �}400 V @ 1.02 V - 10 V/Div |
DC-Vertikal-Offset-Genauigkeit | �}(1.0 % der Offset-Einstellung + 0.5 % FS + 0.02 % des maximalen Offset + 1 mV) |
Maximale Eingangsspannung | 50 ��: 5 Vrms, 1 M��: 400 V max (DC + Spitzen-AC �� 10 kHz) |
Eingangskopplung | 1 M��: AC, DC, GND; 50 ��: DC, GND |
Eingangsimpedanz | 1 M�� �} 2.0 % || 15 pF, 50 �� �} 2.0 % |
Bandbreitenbegrenzer | 20MHz, 200MHz |
Horizontal - Analoge Kanäle | |
Zeitbasen | Interne Zeitbasis gemeinsam für 4 Eingangskanäle; Am Hilfseingang kann ein externer Takt angelegt werden |
Erfassungsmodi | Echtzeit, Roll, Random Interleaved Sampling (RIS), Sequenz |
Zeit-/Divisionsbereich | 100 ps/div - 5 ks/div mit Standardspeicher (bis zu 10 ks/div mit -L-Speicher, 25 ks/div mit -XL-Speicher); RIS verfügbar bei �� 10 ns/div; Rollmodus verfügbar bei �� 100 ms/div und �� 5 MS/s |
Uhrgenauigkeit | +/-2.5 ppm + 1.0 ppm/Jahr ab Kalibrierung |
Sample-Clock-Jitter | bis zu 10 ms Erfasster Zeitbereich: 280fsrms (Interne Zeitbasisreferenz) |
Genauigkeit der Deltazeitmessung | \sqrt{2}*\sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2) (RMS)+(Uhrgenauigkeit*Ablesung)(Sekunden) |
Jitter-Messung Boden | \sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2\; Sekunden\; Effektiv\; (BINDEN)} |
Jitter zwischen Kanälen | 2psrms (TIE, typisch) |
Kanal-Kanal-Deskew-Bereich | �}9 x Zeit/Div. Einstellung, max. 100 ms, je Kanal |
Externe Zeitbasisreferenz (Eingang) | 10 MHz +/-25 ppm bei 0 bis 10 dBm an 50 Ohm |
Externe Zeitbasisreferenz (Ausgang) | 10 MHz, 2.0 dBm +/-1.5 dBm, Sinuswelle synchronisiert mit verwendeter Referenz (interne oder externe Referenz) |
Externe Uhr | Gleichstrom bis 100 MHz; (50 ��/1 M��), EXT BNC-Eingang, Mindestanstiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen. |
Akquisition - Analoge Kanäle | |
Abtastrate (Single-Shot) | 10 GS/s auf 4 Kanälen mit verbesserter Abtastrate |
Abtastrate (wiederholt) | 125 GS/s für sich wiederholende Signale (100 ps/div bis 10 ns/div) |
Speicherlänge (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | 50M / 50M / 50M (30,000) |
Speicherlängenoptionen (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | L-Option: 100M / 100M / 100M (60,000) XL-Option: 250M / 250M / 250M (65,000) |
Zeit zwischen den Segmenten | 1 ��s |
Mittelwertbildung | Aufsummierte Mittelung auf 1 Million Sweeps; kontinuierliche Mittelung bis 1 Million Sweeps |
Verbesserte Auflösung (ERES) | Von 12.5 bis 15 Bit vertikale Auflösung |
Umschlag (Extrema) | Hülle, Boden oder Dach für bis zu 1 Million Sweeps |
Interpolation | Linear oder Sin x/x (2 pt und 4 pt); 5 oder 10 GS/s Enhanced Sample Rate ist standardmäßig auf 2pt bzw. 4pt Sin x/x eingestellt |
Auslösendes System | |
Modi | Normal, Auto, Einzel und Stopp |
Quellen | Beliebiger Eingangskanal, Ext, Ext/10 oder Line; Steilheit und Pegel, die für jede Quelle einzigartig sind (außer Linientrigger) |
Kopplung | DC, AC, HFRej, LFRej |
Pre-Trigger-Verzögerung | 0-100% der Speichergröße (einstellbar in 1%-Schritten von 100 ns) |
Post-Trigger-Verzögerung | 0-10,000 Divisionen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus |
Zurückhalten | Von 2 ns bis 20 s oder von 1 bis 99,999,999 Ereignisse |
Trigger- und Interpolator-Jitter | �� 4 psrms (typisch) <0.1 ps RMS (typisch, softwareunterstützt) |
Interner Triggerpegelbereich | �}4.1 Div von der Mitte (typisch) |
Externer Triggerpegelbereich | Ext (�}0.4 V); Ext/10 (�}4 V) |
Maximale Auslöserate | 1,000,000 Wellenformen/Sekunde (im Sequenzmodus, bis zu 4 Kanäle) |
Trigger-Empfindlichkeit mit Edge-Trigger-ProBus-Eingängen | 2 div @ < 350 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung, �� 2 mV/div, 50 ��) |
Triggerempfindlichkeit mit Flankentrigger (Aux-Eingang) | 2 div @ < 350 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung) |
max. Triggerfrequenz, SMART-Trigger | 350MHz |
Auslösertypen | |
Edge | Triggert, wenn das Signal die Flanken- (positiv, negativ oder beides) und Pegelbedingungen erfüllt. |
Breite | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Glitch | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Schauefenster | Triggert, wenn das Signal ein durch einstellbare Schwellenwerte definiertes Fenster verlässt |
Motiv | Logische Verknüpfung (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Triggereingang). Jede Quelle kann „high“, „low“ oder „don�ft care“ sein. Der High- und Low-Pegel kann unabhängig voneinander ausgewählt werden. Triggert am Anfang oder Ende des Musters. |
TV-Composite-Video | Triggert NTSC oder PAL mit wählbarer Zeile und Halbbild; HDTV (720p, 1080i, 1080p) mit wählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit wählbaren Fields (1-8), Lines (bis zu 2000), Frame Rates (25, 30, 50 oder 60 Hz), Interlacing (1:1, 2:1, 4:1, 8:1) , oder Synch Pulse Slope (positiv oder negativ). |
Runde | Trigger auf positive oder negative Runts, definiert durch zwei Spannungsgrenzen und zwei Zeitgrenzen. Wählen Sie zwischen 1 ns und 20 ns. |
Anstiegsgeschwindigkeit | Trigger auf Flankenraten. Wählen Sie Grenzwerte für dV, dt und Steilheit. Wählen Sie Flankengrenzen zwischen 1 ns und 20 ns. |
Intervall | Triggert auf wählbare Intervalle zwischen 1 ns und 20 s. |
Aussteiger | Triggert, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt. |
Messauslöser | Wählen Sie aus einer Vielzahl von Messparametern aus, triggern Sie auf einen Messwert mit qualifizierten Grenzwerten. Kann als einziger Trigger oder letztes Ereignis in einem Kaskadentrigger verwendet werden. |
Mehrstufig: Qualifiziert (Timeout oder State/Edge Qualified) | Triggert nur dann auf eine Eingangsquelle, wenn ein definierter Zustand oder eine Flanke an einer anderen Eingangsquelle aufgetreten ist. Die Verzögerung zwischen den Quellen ist nach Zeit oder Ereignissen wählbar. |
Trigger mit Ausschlusstechnologie | Triggern Sie auf intermittierende Fehler, indem Sie das erwartete Verhalten angeben und auslösen, wenn diese Bedingung nicht erfüllt ist |
Mehrstufig: Zuerst qualifiziert | Triggert im Sequenzerfassungsmodus nur dann wiederholt auf Ereignis B, wenn ein definiertes Muster, ein Zustand oder eine Flanke (Ereignis A) im ersten Segment der Erfassung erfüllt ist. Holdoff zwischen Quellen ist nach Zeit oder Ereignissen wählbar. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Fähigkeit | Arm auf „A“-Ereignis, dann Trigger auf „B“-Ereignis. Oder bei „A“-Ereignis aktivieren, dann bei „B“-Ereignis qualifizieren und bei „C“-Ereignis auslösen. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Typen | Kaskade A dann B: Kante, Fenster, Muster (Logik) Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe B erfolgen. Kaskade A, dann B, dann C (Messung): Kante, Fenster, Muster (Logik), Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe C erfolgen. Kaskade A, dann B, dann C: Kante, Fenster, Muster (Logik) |
Mehrstufig: Kaskadentrigger (Sequenz), Holdoff | Holdoff zwischen A und B oder B und C ist nach Zeit oder Anzahl der Ereignisse wählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Holdoff-Einstellung zwischen der vorherigen Stufe und der letzten Stufe aus. |
TriggerScan | Ein Trigger-Trainer analysiert die Wellenformen, identifiziert normales Verhalten und richtet dann eine große Anzahl von Smart-Trigger-Setups für seltene Ereignisse ein, die auf abnormales Verhalten abzielen. Der Trainer „lernt“ Trigger-Setups basierend auf Slew-Raten, Perioden, Amplituden außerhalb eines Bereichs und wendet sie dann sequentiell an. |
Trigger für serielles Low-Speed-Protokoll (optional) | |
Unterstützte Protokolle | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x /2.0 |
Messgeräte | |
Messfunktion | Zeigen Sie bis zu 8 Messparameter zusammen mit Statistiken an, einschließlich Mittelwert, Minimum, Maximum, Standardabweichung und Gesamtzahl. Jedes Auftreten jedes Parameters wird gemessen und der Statistiktabelle hinzugefügt. Histicons bieten eine schnelle, dynamische Ansicht von Parametern und Wellenformeigenschaften. Die Parametermathematik ermöglicht die Addition, Subtraktion, Multiplikation oder Division von zwei verschiedenen Parametern. Parameter-Gates definieren den Messort auf der Quellwellenform. Parameterakzeptanzkriterien definieren zulässige Werte basierend auf der Bereichseinstellung oder dem Signalzustand. |
Messparameter - Horizontal + Jitter | Zyklen (Anzahl), Verzögerung (ab Trigger, 50 %), �� Verzögerung (50 %), Arbeitszyklus (50 %, @level), Flanken (Anzahl, @level), Abfallzeit (90-10, @ Pegel), Frequenz (50 %, @Pegel), halbe Periode (@Pegel), Haltezeit (@Pegel), N-Zyklus-Jitter (Spitze-Spitze), Anzahl der Punkte, Periode (50 %, @Pegel), �� Periode (@level), Phase (@level), Anstiegszeit (10-90, @levels), Setup (@levels), Skew (@levels), Anstiegsrate (@levels), Zeitintervallfehler (@level), Zeit (@level), �� Zeit (@level), Breite (50%, @level), �� Breite (@level), X(value)@max, X(value)@min |
Messparameter - Vertikal | Amplitude, Basis, [E-Mail geschützt], Maximum, Mittelwert, Median, Minimum, Spitze-zu-Spitze, RMS, Std. Abweichung, oben. |
Messparameter - Puls | Bereich, Basis, Abfallzeit (90-10, 80-20, @levels), Überschwingen (positiv, negativ), Anstiegszeit (10-90, 80-20, @levels), Top, Breite (50 %) |
Messparameter - Statistisch (auf Histogrammen) | Volle Breite (@ Half Max, @ %), Amplitude, Basis, Peak @ Max Population, Maximum, Mittelwert, Median, Minimum, Modus, Bereich, RMS, Std. Abweichung, Spitze, X(Wert)@Spitze, Spitzen (Anzahl), Perzentil, Grundgesamtheit (@bin, gesamt) |
Mathe-Werkzeuge | |
Mathematische Funktionalität | Anzeige von bis zu 8 mathematischen Funktionsspuren (F1-F8). Die benutzerfreundliche grafische Oberfläche vereinfacht die Einrichtung von bis zu zwei Operationen für jede Funktionsspur, und Funktionsspuren können miteinander verkettet werden, um Mathematik für Mathematik durchzuführen. |
Mathematische Operatoren - Grundlegende Mathematik | Durchschnitt (summiert), Durchschnitt (kontinuierlich), Differenz (-), Hüllkurve, Boden, Umkehrung (negativ), Produkt (x), Verhältnis (/), Kehrwert, Neuskalierung (mit Einheiten), Dach, Summe (+). |
Mathematische Operatoren - Filter | Verbesserte Auflösung (auf 15 Bit vertikal), Interpolieren (kubisch, quadratisch, sinx/x), (SinX)/x. |
Mathematische Operatoren - Frequenzanalyse | FFT (Leistungsspektrum, Magnitude, Phase, Leistungsdichte, Real, Imaginär, Magnitude im Quadrat) bis zur vollen Aufzeichnungslänge. Wählen Sie aus Rechteck-, VonHann-, Hamming-, FlatTop- und Blackman-Harris-Fenstern. |
Mathematische Operatoren - Funktionen | Absolutwert, Korrelation (zwei Wellenformen), Ableitung, Deskew (Neuabtastung), Exp (Basis e), Exp (Basis 10), Integral, Invertieren (negieren), Log (Basis e), Log (Basis 10), Reziprok, Rescale (mit Einheiten), Quadrat, Quadratwurzel, Zoom (Identität). |
Mathematische Operatoren - Andere | Segment, spärlich |
Messung und mathematische Integration | |
Messung und mathematische Integration | Histogramme zur Darstellung statistischer Verteilungen von bis zu 2 Milliarden Messparametern. Trend (Datalog) von bis zu 1 Million Messparametern. Verfolgen Sie beliebige Parameter (Anzeigeparameter vs. Zeit, zeitkorreliert mit Erfassungen). Persistenzhistogramm und Persistenzspur (Mittelwert, Bereich, Sigma) |
Pass/Fail-Test | |
Pass/Fail-Test | Zeigen Sie bis zu 8 Pass/Fail-Abfragen mit einem Einzel- oder Dual-Parameter-Vergleich an (alle Werte vergleichen oder Beliebiger Wert <. ��, =, >, ��, innerhalb der Grenze �}�� Wert oder %) oder Maskentest (vor -definierte oder benutzerdefinierte Maske, Wellenform All In, All Out, Any In oder Any Out Bedingungen). Kombinieren Sie Abfragen zu einem booleschen Ausdruck, um Pass oder Fail IF "All True", "All False", "Any True", "Any False" oder Gruppen oder "All" oder "Any" mit folgendem THEN Save (Wellenformen) Stop, Alarm, (Send) Pulse, Hardcopy (E-Mail senden, Bildschirmabbild speichern, in Zwischenablage speichern, an Drucker senden) oder (save) LabNotebook. |
Display System | |
Größe: | Farbiger 12.1-Zoll-Breitbild-Flachbildschirm mit TFT-Aktivmatrix und hochauflösendem Touchscreen |
Auflösung | WXGA; 1280 x 800 Pixel. |
Anzahl der Spuren | Maximal 16 Traces anzeigen. Zeigen Sie gleichzeitig Kanal-, Zoom-, Speicher- und mathematische Spuren an. |
Rasterstile | Auto, Single, Dual, Quad, Oktal, Tandem, Quattro, Zwölf, Sechzehn, XY, Single+XY, Dual+XY |
Wellenformdarstellung | Musterpunkte verbunden oder nur Musterpunkte |
Persistenzanzeige | |
Analoge und farbgradierte Persistenz | Variable Sättigungsgrade; speichert die Persistenzdaten jeder Spur im Speicher |
Persistenztypen | Wählen Sie analog, farbig oder dreidimensional |
Trace-Auswahl | Aktivieren Sie die Persistenz für alle oder eine beliebige Kombination von Ablaufverfolgungen |
Persistenz Altern | Wählen Sie zwischen 500 ms und unendlich |
Sweep-Anzeigemodi | Alle akkumuliert oder alle akkumuliert mit hervorgehobener letzter Spur |
Zoom-Expansionsspuren | |
Zoom-Expansionsspuren | Zeigen Sie bis zu 8 Zoom- und 8 Math/Zoom-Kurven an |
Interner Wellenformspeicher | |
Interner Wellenformspeicher | 4 aktive Wellenformspeicherspuren (M1-M4) speichern 16-Bit/Punkt-Wellenformen in voller Länge. Wellenformen können in einer beliebigen Anzahl von Dateien gespeichert werden, die nur durch die Kapazität des Datenträgers begrenzt sind. |
Speicher einrichten | |
Frontplatten- und Instrumentenstatus | Speichern Sie auf der internen Festplatte, über das Netzwerk oder auf einem per USB angeschlossenen Peripheriegerät. |
Automatisches Setup | |
Auto Setup | Stellt automatisch Zeitbasis, Trigger und Empfindlichkeit ein, um eine breite Palette sich wiederholender Signale anzuzeigen |
Vertikale Skala finden | Stellt automatisch die vertikale Empfindlichkeit und den Offset für den ausgewählten Kanal ein, um eine Wellenform mit dem maximalen Dynamikbereich anzuzeigen |
Kalibrierung | |
Kalibrierungsstabilität | Kalibrierung innerhalb von +/-5��C Betriebstemperatur gewährleistet. Außerhalb dieses Temperaturbereichs kann eine manuelle Kalibrierung aufgerufen werden. |
Prozessor / CPU | |
Typ | Intel® i5-6500 Quad Core, 3.2 GHz (oder besser) |
Prozessorspeicher | 16 GB standardmäßig |
Betriebssystem | Microsoft Windows® 10 |
Oszilloskop-Betriebssoftware | Teledyne LeCroy MAUI mit OneTouch |
Echtzeituhr | Datum und Uhrzeit werden mit Wellenform in Hardcopy-Dateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren. |
Konnektivität | |
Ethernet-Anschluss | Unterstützt 2 10/100/1000BaseT-Ethernet-Schnittstellen (RJ45-Ports) |
USB-Host-Ports | Mindestens 6 USB 2-Anschlüsse insgesamt (einschließlich 2.0 an der Vorderseite) unterstützen Windows-kompatible Geräte |
USB-Geräteanschluss | 1 USBTMC-Anschluss |
GPIB-Anschluss (optional) | Unterstützt IEEE - 488.2 (extern) |
Anschluss für externen Monitor | 15-poliger D-Typ WXGA-kompatibler DB-15 zur Unterstützung eines vom Kunden bereitgestellten externen Monitors. Beinhaltet Unterstützung für erweiterten Desktop-Betrieb mit WXGA-Auflösung auf zweitem Monitor. Unterstützt die Touchscreen-Integration eines externen Monitors (Hinweis: Externe Displays können keinen Fujitsu-Touchscreen-Treiber verwenden). |
Fernbedienung | Über Windows-Automatisierung oder über LeCroy Remote Command Set |
AUX Eingang | |
Signalarten | Wählen Sie „External Trigger“ oder „External Clock Input“ auf der Frontplatte |
Kopplung | 50 ��: Gleichstrom; 1 Anschluss: AC, DC, GND |
Max. Eingangsspannung | 50 ��: 5 Vrms; 1 M��: 400 Vmax (DC + Spitze AC �� 5 kHz) |
Hilfsausgang | |
Signalarten | Wählen Sie aus Steuersignalen oder Aus |
Ausgangssignal | 500 Hz-1 MHz Rechteckwelle oder DC-Pegel; 50 mV-1 V in 1 M�� |
Steuersignale | Trigger aktiviert, Trigger aus, Pass/Fail-Status, Aus |
Anschlusstyp | BNC, befindet sich auf der Rückseite |
Tastköpfe | |
Tastköpfe | Menge (4) ��10 passive Sonden |
Sondensystem | ProBus. Erkennt und unterstützt automatisch eine Vielzahl kompatibler Sonden |
Skalierungsfaktoren | Je nach verwendeter Sonde automatisch oder manuell ausgewählt |
Kalibrierungsausgabe | Die Standardeinstellung ist 1 kHz Rechteckwelle, 1 Vp-p (typisch), Ausgabe an Sondenhaken. Einstellbar von 250 Hz bis 1 MHz Rechteckwelle; 50 mV bis 1.0 V. |
Strombedarf | |
Stromspannung | 100-240 VAC �}10 % bei 45-66 Hz; 110-120 VAC �}10 % bei 380-420 Hz; Automatische AC-Spannungsauswahl; Installationskategorie 300 V CAT II |
Nennleistungsaufnahme | 200 W / 200 VA |
Max. Energieverbrauch | 320 W / 320 VA (mit allen PC-Peripheriegeräten und aktiven Sonden an 4 Kanälen angeschlossen) |
Umwelt | |
Temperatur (Betrieb) | +5 ��C bis +40 ��C |
Temperatur (nicht in Betrieb) | -20 °C bis +60 °C |
Luftfeuchtigkeit (Betrieb) | 5 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) bis +31 ��C. Die Obergrenze wird auf 50 % relative Luftfeuchtigkeit (nicht kondensierend) bei +40 ��C abgesenkt. |
Feuchtigkeit (nicht in Betrieb) | 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) gemäß Prüfung gemäß MIL-PRF-28800F |
Höhe (Betrieb) | Bis zu 10,000 Fuß (3048 m) bei oder unter +30 °C |
Höhe (nicht in Betrieb) | Bis zu 40,000 m |
Zufällige Vibration (in Betrieb) | 0.31 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Zufällige Vibration (nicht in Betrieb) | 2.4 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Funktioneller Schock | 30-g-Spitze, Halbsinus, 11-ms-Impuls, 3 Schocks (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Schocks |
Größe und Gewicht | |
Abmessungen (HBT) | 11.48" H x 15.72" B x 5.17" T (291.7 mm x 399.4 mm x 131.31 mm) |
Gewicht | 12.9 lbs. (5.86 kg) |
Versandgewicht | 20.2 lbs. (9.2 kg) |
*****NEED Translation | |
CE Certification
UL- und cUL-Zulassung | CE-konform, UL- und cUL-gelistet; entspricht UL 61010-1 (3. Ausgabe), UL 61010-2-030 (1. Ausgabe) CAN/CSA C22.2 Nr. 61010-1-12, |
Garantie und Service | |
Garantie und Service | 3 Jahre Garantie; Kalibrierung jährlich empfohlen. Zu den optionalen Serviceprogrammen gehören erweiterte Garantie, Upgrades und Kalibrierungsservices. |

Vertikal - Analoge Kanäle | |
Analoge Bandbreite (max.) | 500 MHz |
Analoge Bandbreite bei 50 �� (-3 dB) (ProBus-Eingang) | 500 MHz (��1 mV/div) |
Analoge Bandbreite bei 1 M�� (-3 dB) (ProBus-Eingang) | 500 MHz (typisch) |
Anstiegszeit (10-90 %, 50 ��) | 700 ps (typisch) |
Anstiegszeit (20-80 %, 50 ��) | 525 ps (typisch) |
Eingangskanäle | 4 |
Vertikale Auflösung | 12 Bit; bis zu 15 Bit mit erhöhter Auflösung (ERES) |
Effektive Anzahl von Bits (ENOB) | 8.6 Bits |
Vertikales Grundrauschen (1 mV/div) | 100 uVrms |
Vertikales Grundrauschen (2 mV/div) | 100 uVrms |
Vertikales Grundrauschen (5 mV/div) | 105 uVrms |
Vertikales Grundrauschen (10 mV/div) | 110 uVrms |
Vertikales Grundrauschen (20 mV/div) | 130 uVrms |
Vertikales Grundrauschen (50 mV/div) | 265 uVrms |
Vertikales Grundrauschen (100 mV/div) | 450 uVrms |
Vertikales Grundrauschen (200 mV/div) | 1.25 mVrms |
Vertikales Grundrauschen (500 mV/div) | 2.60 mVrms |
Vertikales Grundrauschen (1 V/div) | 4.50 mVrms |
Sensitivity | 50 ��: 1 mV-1 V/div, voll variabel; 1 M��: 1 mV-10 V/div, voll variabel |
Vertikale DC-Verstärkungsgenauigkeit (Verstärkungskomponente der DC-Genauigkeit) | �}(0.5%) FS, Offset bei 0 V |
Kanal-Kanal-Isolierung | DC-200 MHz: 60 dB (>1000:1), 200 MHz bis Nennbandbreite: 50 dB (>300:1), (Für zwei beliebige Eingangskanäle, gleiche v/div-Einstellungen, typisch) |
Versatzbereich | 50 �� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}10 V @ 20 mV - 1 V/Div 1 M�� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}16 V bei 20 mV - 100 mV/Div �}80 V bei 102 mV - 198 mV/Div �}160 V @ 200 mV - 1 V/Div �}400 V @ 1.02 V - 10 V/Div |
DC-Vertikal-Offset-Genauigkeit | �}(1.0 % der Offset-Einstellung + 0.5 % FS + 0.02 % des maximalen Offset + 1 mV) |
Maximale Eingangsspannung | 50 ��: 5 Vrms, 1 M��: 400 V max (DC + Spitzen-AC �� 10 kHz) |
Eingangskopplung | 1 M��: AC, DC, GND; 50 ��: DC, GND |
Eingangsimpedanz | 1 M�� �} 2.0 % || 15 pF, 50 �� �} 2.0 % |
Bandbreitenbegrenzer | 20MHz, 200MHz |
Horizontal - Analoge Kanäle | |
Zeitbasen | Interne Zeitbasis gemeinsam für 4 Eingangskanäle; Am Hilfseingang kann ein externer Takt angelegt werden |
Erfassungsmodi | Echtzeit, Roll, Random Interleaved Sampling (RIS), Sequenz |
Zeit-/Divisionsbereich | 100 ps/div - 5 ks/div mit Standardspeicher (bis zu 10 ks/div mit -L-Speicher, 25 ks/div mit -XL-Speicher); RIS verfügbar bei �� 10 ns/div; Rollmodus verfügbar bei �� 100 ms/div und �� 5 MS/s |
Uhrgenauigkeit | +/-2.5 ppm + 1.0 ppm/Jahr ab Kalibrierung |
Sample-Clock-Jitter | bis zu 10 ms Erfasster Zeitbereich: 280fsrms (Interne Zeitbasisreferenz) |
Genauigkeit der Deltazeitmessung | \sqrt{2}*\sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2) (RMS)+(Uhrgenauigkeit*Ablesung)(Sekunden) |
Jitter-Messung Boden | \sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2\; Sekunden\; Effektiv\; (BINDEN)} |
Jitter zwischen Kanälen | 2psrms (TIE, typisch) |
Kanal-Kanal-Deskew-Bereich | �}9 x Zeit/Div. Einstellung, max. 100 ms, je Kanal |
Externe Zeitbasisreferenz (Eingang) | 10 MHz +/-25 ppm bei 0 bis 10 dBm an 50 Ohm |
Externe Zeitbasisreferenz (Ausgang) | 10 MHz, 2.0 dBm +/-1.5 dBm, Sinuswelle synchronisiert mit verwendeter Referenz (interne oder externe Referenz) |
Externe Uhr | Gleichstrom bis 100 MHz; (50 ��/1 M��), EXT BNC-Eingang, Mindestanstiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen. |
Akquisition - Analoge Kanäle | |
Abtastrate (Single-Shot) | 10 GS/s auf 4 Kanälen mit verbesserter Abtastrate |
Abtastrate (wiederholt) | 125 GS/s für sich wiederholende Signale (100 ps/div bis 10 ns/div) |
Speicherlänge (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | 50M / 50M / 50M (30,000) |
Speicherlängenoptionen (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | L-Option: 100M / 100M / 100M (60,000) XL-Option: 250M / 250M / 250M (65,000) |
Zeit zwischen den Segmenten | 1 ��s |
Mittelwertbildung | Aufsummierte Mittelung auf 1 Million Sweeps; kontinuierliche Mittelung bis 1 Million Sweeps |
Verbesserte Auflösung (ERES) | Von 12.5 bis 15 Bit vertikale Auflösung |
Umschlag (Extrema) | Hülle, Boden oder Dach für bis zu 1 Million Sweeps |
Interpolation | Linear oder Sin x/x (2 pt und 4 pt); 5 oder 10 GS/s Enhanced Sample Rate ist standardmäßig auf 2pt bzw. 4pt Sin x/x eingestellt |
Auslösendes System | |
Modi | Normal, Auto, Einzel und Stopp |
Quellen | Beliebiger Eingangskanal, Ext, Ext/10 oder Line; Steilheit und Pegel, die für jede Quelle einzigartig sind (außer Linientrigger) |
Kopplung | DC, AC, HFRej, LFRej |
Pre-Trigger-Verzögerung | 0-100% der Speichergröße (einstellbar in 1%-Schritten von 100 ns) |
Post-Trigger-Verzögerung | 0-10,000 Divisionen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus |
Zurückhalten | Von 2 ns bis 20 s oder von 1 bis 99,999,999 Ereignisse |
Trigger- und Interpolator-Jitter | �� 3.5 psrms (typisch) <0.1 ps RMS (typisch, softwareunterstützt) |
Interner Triggerpegelbereich | �}4.1 Div von der Mitte (typisch) |
Externer Triggerpegelbereich | Ext (�}0.4 V); Ext/10 (�}4 V) |
Maximale Auslöserate | 1,000,000 Wellenformen/Sekunde (im Sequenzmodus, bis zu 4 Kanäle) |
Trigger-Empfindlichkeit mit Edge-Trigger-ProBus-Eingängen | 2 div @ < 500 MHz 1.5 div @ < 250 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung, �� 2 mV/div, 50 ��) |
Triggerempfindlichkeit mit Flankentrigger (Aux-Eingang) | 2 div @ < 500 MHz 1.5 div @ < 250 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung) |
max. Triggerfrequenz, SMART-Trigger | 500MHz |
Auslösertypen | |
Edge | Triggert, wenn das Signal die Flanken- (positiv, negativ oder beides) und Pegelbedingungen erfüllt. |
Breite | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Glitch | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Schauefenster | Triggert, wenn das Signal ein durch einstellbare Schwellenwerte definiertes Fenster verlässt |
Motiv | Logische Verknüpfung (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Triggereingang). Jede Quelle kann „high“, „low“ oder „don�ft care“ sein. Der High- und Low-Pegel kann unabhängig voneinander ausgewählt werden. Triggert am Anfang oder Ende des Musters. |
TV-Composite-Video | Triggert NTSC oder PAL mit wählbarer Zeile und Halbbild; HDTV (720p, 1080i, 1080p) mit wählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit wählbaren Fields (1-8), Lines (bis zu 2000), Frame Rates (25, 30, 50 oder 60 Hz), Interlacing (1:1, 2:1, 4:1, 8:1) , oder Synch Pulse Slope (positiv oder negativ). |
Runde | Trigger auf positive oder negative Runts, definiert durch zwei Spannungsgrenzen und zwei Zeitgrenzen. Wählen Sie zwischen 1 ns und 20 ns. |
Anstiegsgeschwindigkeit | Trigger auf Flankenraten. Wählen Sie Grenzwerte für dV, dt und Steilheit. Wählen Sie Flankengrenzen zwischen 1 ns und 20 ns. |
Intervall | Triggert auf wählbare Intervalle zwischen 1 ns und 20 s. |
Aussteiger | Triggert, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt. |
Messauslöser | Wählen Sie aus einer Vielzahl von Messparametern aus, triggern Sie auf einen Messwert mit qualifizierten Grenzwerten. Kann als einziger Trigger oder letztes Ereignis in einem Kaskadentrigger verwendet werden. |
Mehrstufig: Qualifiziert (Timeout oder State/Edge Qualified) | Triggert nur dann auf eine Eingangsquelle, wenn ein definierter Zustand oder eine Flanke an einer anderen Eingangsquelle aufgetreten ist. Die Verzögerung zwischen den Quellen ist nach Zeit oder Ereignissen wählbar. |
Trigger mit Ausschlusstechnologie | Triggern Sie auf intermittierende Fehler, indem Sie das erwartete Verhalten angeben und auslösen, wenn diese Bedingung nicht erfüllt ist |
Mehrstufig: Zuerst qualifiziert | Triggert im Sequenzerfassungsmodus nur dann wiederholt auf Ereignis B, wenn ein definiertes Muster, ein Zustand oder eine Flanke (Ereignis A) im ersten Segment der Erfassung erfüllt ist. Holdoff zwischen Quellen ist nach Zeit oder Ereignissen wählbar. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Fähigkeit | Arm auf „A“-Ereignis, dann Trigger auf „B“-Ereignis. Oder bei „A“-Ereignis aktivieren, dann bei „B“-Ereignis qualifizieren und bei „C“-Ereignis auslösen. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Typen | Kaskade A dann B: Kante, Fenster, Muster (Logik) Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe B erfolgen. Kaskade A, dann B, dann C (Messung): Kante, Fenster, Muster (Logik), Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe C erfolgen. Kaskade A, dann B, dann C: Kante, Fenster, Muster (Logik) |
Mehrstufig: Kaskadentrigger (Sequenz), Holdoff | Holdoff zwischen A und B oder B und C ist nach Zeit oder Anzahl der Ereignisse wählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Holdoff-Einstellung zwischen der vorherigen Stufe und der letzten Stufe aus. |
TriggerScan | Ein Trigger-Trainer analysiert die Wellenformen, identifiziert normales Verhalten und richtet dann eine große Anzahl von Smart-Trigger-Setups für seltene Ereignisse ein, die auf abnormales Verhalten abzielen. Der Trainer „lernt“ Trigger-Setups basierend auf Slew-Raten, Perioden, Amplituden außerhalb eines Bereichs und wendet sie dann sequentiell an. |
Trigger für serielles Low-Speed-Protokoll (optional) | |
Unterstützte Protokolle | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x /2.0 |
Messgeräte | |
Messfunktion | Zeigen Sie bis zu 8 Messparameter zusammen mit Statistiken an, einschließlich Mittelwert, Minimum, Maximum, Standardabweichung und Gesamtzahl. Jedes Auftreten jedes Parameters wird gemessen und der Statistiktabelle hinzugefügt. Histicons bieten eine schnelle, dynamische Ansicht von Parametern und Wellenformeigenschaften. Die Parametermathematik ermöglicht die Addition, Subtraktion, Multiplikation oder Division von zwei verschiedenen Parametern. Parameter-Gates definieren den Messort auf der Quellwellenform. Parameterakzeptanzkriterien definieren zulässige Werte basierend auf der Bereichseinstellung oder dem Signalzustand. |
Messparameter - Horizontal + Jitter | Zyklen (Anzahl), Verzögerung (ab Trigger, 50 %), �� Verzögerung (50 %), Arbeitszyklus (50 %, @level), Flanken (Anzahl, @level), Abfallzeit (90-10, @ Pegel), Frequenz (50 %, @Pegel), halbe Periode (@Pegel), Haltezeit (@Pegel), N-Zyklus-Jitter (Spitze-Spitze), Anzahl der Punkte, Periode (50 %, @Pegel), �� Periode (@level), Phase (@level), Anstiegszeit (10-90, @levels), Setup (@levels), Skew (@levels), Anstiegsrate (@levels), Zeitintervallfehler (@level), Zeit (@level), �� Zeit (@level), Breite (50%, @level), �� Breite (@level), X(value)@max, X(value)@min |
Messparameter - Vertikal | Amplitude, Basis, [E-Mail geschützt], Maximum, Mittelwert, Median, Minimum, Spitze-zu-Spitze, RMS, Std. Abweichung, oben. |
Messparameter - Puls | Bereich, Basis, Abfallzeit (90-10, 80-20, @levels), Überschwingen (positiv, negativ), Anstiegszeit (10-90, 80-20, @levels), Top, Breite (50 %) |
Messparameter - Statistisch (auf Histogrammen) | Volle Breite (@ Half Max, @ %), Amplitude, Basis, Peak @ Max Population, Maximum, Mittelwert, Median, Minimum, Modus, Bereich, RMS, Std. Abweichung, Spitze, X(Wert)@Spitze, Spitzen (Anzahl), Perzentil, Grundgesamtheit (@bin, gesamt) |
Mathe-Werkzeuge | |
Mathematische Funktionalität | Anzeige von bis zu 8 mathematischen Funktionsspuren (F1-F8). Die benutzerfreundliche grafische Oberfläche vereinfacht die Einrichtung von bis zu zwei Operationen für jede Funktionsspur, und Funktionsspuren können miteinander verkettet werden, um Mathematik für Mathematik durchzuführen. |
Mathematische Operatoren - Grundlegende Mathematik | Durchschnitt (summiert), Durchschnitt (kontinuierlich), Differenz (-), Hüllkurve, Boden, Umkehrung (negativ), Produkt (x), Verhältnis (/), Kehrwert, Neuskalierung (mit Einheiten), Dach, Summe (+). |
Mathematische Operatoren - Filter | Verbesserte Auflösung (auf 15 Bit vertikal), Interpolieren (kubisch, quadratisch, sinx/x), (SinX)/x. |
Mathematische Operatoren - Frequenzanalyse | FFT (Leistungsspektrum, Magnitude, Phase, Leistungsdichte, Real, Imaginär, Magnitude im Quadrat) bis zur vollen Aufzeichnungslänge. Wählen Sie aus Rechteck-, VonHann-, Hamming-, FlatTop- und Blackman-Harris-Fenstern. |
Mathematische Operatoren - Funktionen | Absolutwert, Korrelation (zwei Wellenformen), Ableitung, Deskew (Neuabtastung), Exp (Basis e), Exp (Basis 10), Integral, Invertieren (negieren), Log (Basis e), Log (Basis 10), Reziprok, Rescale (mit Einheiten), Quadrat, Quadratwurzel, Zoom (Identität). |
Mathematische Operatoren - Andere | Segment, spärlich |
Messung und mathematische Integration | |
Messung und mathematische Integration | Histogramme zur Darstellung statistischer Verteilungen von bis zu 2 Milliarden Messparametern. Trend (Datalog) von bis zu 1 Million Messparametern. Verfolgen Sie beliebige Parameter (Anzeigeparameter vs. Zeit, zeitkorreliert mit Erfassungen). Persistenzhistogramm und Persistenzspur (Mittelwert, Bereich, Sigma) |
Pass/Fail-Test | |
Pass/Fail-Test | Zeigen Sie bis zu 8 Pass/Fail-Abfragen mit einem Einzel- oder Dual-Parameter-Vergleich an (alle Werte vergleichen oder Beliebiger Wert <. ��, =, >, ��, innerhalb der Grenze �}�� Wert oder %) oder Maskentest (vor -definierte oder benutzerdefinierte Maske, Wellenform All In, All Out, Any In oder Any Out Bedingungen). Kombinieren Sie Abfragen zu einem booleschen Ausdruck, um Pass oder Fail IF "All True", "All False", "Any True", "Any False" oder Gruppen oder "All" oder "Any" mit folgendem THEN Save (Wellenformen) Stop, Alarm, (Send) Pulse, Hardcopy (E-Mail senden, Bildschirmabbild speichern, in Zwischenablage speichern, an Drucker senden) oder (save) LabNotebook. |
Display System | |
Größe: | Farbiger 12.1-Zoll-Breitbild-Flachbildschirm mit TFT-Aktivmatrix und hochauflösendem Touchscreen |
Auflösung | WXGA; 1280 x 800 Pixel. |
Anzahl der Spuren | Maximal 16 Traces anzeigen. Zeigen Sie gleichzeitig Kanal-, Zoom-, Speicher- und mathematische Spuren an. |
Rasterstile | Auto, Single, Dual, Quad, Oktal, Tandem, Quattro, Zwölf, Sechzehn, XY, Single+XY, Dual+XY |
Wellenformdarstellung | Musterpunkte verbunden oder nur Musterpunkte |
Persistenzanzeige | |
Analoge und farbgradierte Persistenz | Variable Sättigungsgrade; speichert die Persistenzdaten jeder Spur im Speicher |
Persistenztypen | Wählen Sie analog, farbig oder dreidimensional |
Trace-Auswahl | Aktivieren Sie die Persistenz für alle oder eine beliebige Kombination von Ablaufverfolgungen |
Persistenz Altern | Wählen Sie zwischen 500 ms und unendlich |
Sweep-Anzeigemodi | Alle akkumuliert oder alle akkumuliert mit hervorgehobener letzter Spur |
Zoom-Expansionsspuren | |
Zoom-Expansionsspuren | Zeigen Sie bis zu 8 Zoom- und 8 Math/Zoom-Kurven an |
Interner Wellenformspeicher | |
Interner Wellenformspeicher | 4 aktive Wellenformspeicherspuren (M1-M4) speichern 16-Bit/Punkt-Wellenformen in voller Länge. Wellenformen können in einer beliebigen Anzahl von Dateien gespeichert werden, die nur durch die Kapazität des Datenträgers begrenzt sind. |
Speicher einrichten | |
Frontplatten- und Instrumentenstatus | Speichern Sie auf der internen Festplatte, über das Netzwerk oder auf einem per USB angeschlossenen Peripheriegerät. |
Automatisches Setup | |
Auto Setup | Stellt automatisch Zeitbasis, Trigger und Empfindlichkeit ein, um eine breite Palette sich wiederholender Signale anzuzeigen |
Vertikale Skala finden | Stellt automatisch die vertikale Empfindlichkeit und den Offset für den ausgewählten Kanal ein, um eine Wellenform mit dem maximalen Dynamikbereich anzuzeigen |
Kalibrierung | |
Kalibrierungsstabilität | Kalibrierung innerhalb von +/-5��C Betriebstemperatur gewährleistet. Außerhalb dieses Temperaturbereichs kann eine manuelle Kalibrierung aufgerufen werden. |
Prozessor / CPU | |
Typ | Intel® i5-6500 Quad Core, 3.2 GHz (oder besser) |
Prozessorspeicher | 16 GB standardmäßig |
Betriebssystem | Microsoft Windows® 10 |
Oszilloskop-Betriebssoftware | Teledyne LeCroy MAUI mit OneTouch |
Echtzeituhr | Datum und Uhrzeit werden mit Wellenform in Hardcopy-Dateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren. |
Konnektivität | |
Ethernet-Anschluss | Unterstützt 2 10/100/1000BaseT-Ethernet-Schnittstellen (RJ45-Ports) |
USB-Host-Ports | Mindestens 6 USB 2-Anschlüsse insgesamt (einschließlich 2.0 an der Vorderseite) unterstützen Windows-kompatible Geräte |
USB-Geräteanschluss | 1 USBTMC-Anschluss |
GPIB-Anschluss (optional) | Unterstützt IEEE - 488.2 (extern) |
Anschluss für externen Monitor | 15-poliger D-Typ WXGA-kompatibler DB-15 zur Unterstützung eines vom Kunden bereitgestellten externen Monitors. Beinhaltet Unterstützung für erweiterten Desktop-Betrieb mit WXGA-Auflösung auf zweitem Monitor. Unterstützt die Touchscreen-Integration eines externen Monitors (Hinweis: Externe Displays können keinen Fujitsu-Touchscreen-Treiber verwenden). |
Fernbedienung | Über Windows-Automatisierung oder über LeCroy Remote Command Set |
AUX Eingang | |
Signalarten | Wählen Sie „External Trigger“ oder „External Clock Input“ auf der Frontplatte |
Kopplung | 50 ��: Gleichstrom; 1 Anschluss: AC, DC, GND |
Max. Eingangsspannung | 50 ��: 5 Vrms; 1 M��: 400 Vmax (DC + Spitze AC �� 5 kHz) |
Hilfsausgang | |
Signalarten | Wählen Sie aus Steuersignalen oder Aus |
Ausgangssignal | 500 Hz-1 MHz Rechteckwelle oder DC-Pegel; 50 mV-1 V in 1 M�� |
Steuersignale | Trigger aktiviert, Trigger aus, Pass/Fail-Status, Aus |
Anschlusstyp | BNC, befindet sich auf der Rückseite |
Tastköpfe | |
Tastköpfe | Menge (4) ��10 passive Sonden |
Sondensystem | ProBus. Erkennt und unterstützt automatisch eine Vielzahl kompatibler Sonden |
Skalierungsfaktoren | Je nach verwendeter Sonde automatisch oder manuell ausgewählt |
Kalibrierungsausgabe | Die Standardeinstellung ist 1 kHz Rechteckwelle, 1 Vp-p (typisch), Ausgabe an Sondenhaken. Einstellbar von 250 Hz bis 1 MHz Rechteckwelle; 50 mV bis 1.0 V. |
Strombedarf | |
Stromspannung | 100-240 VAC �}10 % bei 45-66 Hz; 110-120 VAC �}10 % bei 380-420 Hz; Automatische AC-Spannungsauswahl; Installationskategorie 300 V CAT II |
Nennleistungsaufnahme | 200 W / 200 VA |
Max. Energieverbrauch | 320 W / 320 VA (mit allen PC-Peripheriegeräten und aktiven Sonden an 4 Kanälen angeschlossen) |
Umwelt | |
Temperatur (Betrieb) | +5 ��C bis +40 ��C |
Temperatur (nicht in Betrieb) | -20 °C bis +60 °C |
Luftfeuchtigkeit (Betrieb) | 5 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) bis +31 ��C. Die Obergrenze wird auf 50 % relative Luftfeuchtigkeit (nicht kondensierend) bei +40 ��C abgesenkt. |
Feuchtigkeit (nicht in Betrieb) | 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) gemäß Prüfung gemäß MIL-PRF-28800F |
Höhe (Betrieb) | Bis zu 10,000 Fuß (3048 m) bei oder unter +30 °C |
Höhe (nicht in Betrieb) | Bis zu 40,000 m |
Zufällige Vibration (in Betrieb) | 0.31 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Zufällige Vibration (nicht in Betrieb) | 2.4 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Funktioneller Schock | 30-g-Spitze, Halbsinus, 11-ms-Impuls, 3 Schocks (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Schocks |
Größe und Gewicht | |
Abmessungen (HBT) | 11.48" H x 15.72" B x 5.17" T (291.7 mm x 399.4 mm x 131.31 mm) |
Gewicht | 12.9 lbs. (5.86 kg) |
Versandgewicht | 20.2 lbs. (9.2 kg) |
*****NEED Translation | |
CE Certification
UL- und cUL-Zulassung | CE-konform, UL- und cUL-gelistet; entspricht UL 61010-1 (3. Ausgabe), UL 61010-2-030 (1. Ausgabe) CAN/CSA C22.2 Nr. 61010-1-12, |
Garantie und Service | |
Garantie und Service | 3 Jahre Garantie; Kalibrierung jährlich empfohlen. Zu den optionalen Serviceprogrammen gehören erweiterte Garantie, Upgrades und Kalibrierungsservices. |

Vertikal - Analoge Kanäle | |
Analoge Bandbreite (max.) | 1 GHz |
Analoge Bandbreite bei 50 �� (-3 dB) (ProBus-Eingang) | 1 GHz (��1 mV/div) |
Analoge Bandbreite bei 1 M�� (-3 dB) (ProBus-Eingang) | 500 MHz (typisch) |
Anstiegszeit (10-90 %, 50 ��) | 450 ps (typisch) |
Anstiegszeit (20-80 %, 50 ��) | 340 ps (typisch) |
Eingangskanäle | 4 |
Vertikale Auflösung | 12 Bit; bis zu 15 Bit mit erhöhter Auflösung (ERES) |
Effektive Anzahl von Bits (ENOB) | 8.4 Bits |
Vertikales Grundrauschen (1 mV/div) | 145 uVrms |
Vertikales Grundrauschen (2 mV/div) | 145 uVrms |
Vertikales Grundrauschen (5 mV/div) | 150 uVrms |
Vertikales Grundrauschen (10 mV/div) | 155 uVrms |
Vertikales Grundrauschen (20 mV/div) | 185 uVrms |
Vertikales Grundrauschen (50 mV/div) | 275 uVrms |
Vertikales Grundrauschen (100 mV/div) | 500 uVrms |
Vertikales Grundrauschen (200 mV/div) | 1.75 mVrms |
Vertikales Grundrauschen (500 mV/div) | 2.75 mVrms |
Vertikales Grundrauschen (1 V/div) | 4.90 mVrms |
Sensitivity | 50 ��: 1 mV-1 V/div, voll variabel; 1 M��: 1 mV-10 V/div, voll variabel |
Vertikale DC-Verstärkungsgenauigkeit (Verstärkungskomponente der DC-Genauigkeit) | �}(0.5%) FS, Offset bei 0 V |
Kanal-Kanal-Isolierung | DC-200 MHz: 60 dB (>1000:1), 200-500 MHz: 50 dB (>300:1), 500 MHz bis Nennbandbreite: 40 dB (>100:1) (Für zwei beliebige Eingangskanäle, gleiche v/div-Einstellungen, typisch) |
Versatzbereich | 50 �� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}10 V @ 20 mV - 1 V/Div 1 M�� �}1.6 V bei 1 mV - 4.95 mV/Div �}4 V bei 5 mV - 9.9 mV/Div �}8 V bei 10 mV - 19.8 mV/Div �}16 V bei 20 mV - 100 mV/Div �}80 V bei 102 mV - 198 mV/Div �}160 V @ 200 mV - 1 V/Div �}400 V @ 1.02 V - 10 V/Div |
DC-Vertikal-Offset-Genauigkeit | �}(1.0 % der Offset-Einstellung + 0.5 % FS + 0.02 % des maximalen Offset + 1 mV) |
Maximale Eingangsspannung | 50 ��: 5 Vrms, 1 M��: 400 V max (DC + Spitzen-AC �� 10 kHz) |
Eingangskopplung | 1 M��: AC, DC, GND; 50 ��: DC, GND |
Eingangsimpedanz | 1 M�� �} 2.0 % || 15 pF, 50 �� �} 2.0 % |
Bandbreitenbegrenzer | 20MHz, 200MHz |
Horizontal - Analoge Kanäle | |
Zeitbasen | Interne Zeitbasis gemeinsam für 4 Eingangskanäle; Am Hilfseingang kann ein externer Takt angelegt werden |
Erfassungsmodi | Echtzeit, Roll, Random Interleaved Sampling (RIS), Sequenz |
Zeit-/Divisionsbereich | 100 ps/div - 5 ks/div mit Standardspeicher (bis zu 10 ks/div mit -L-Speicher, 25 ks/div mit -XL-Speicher); RIS verfügbar bei �� 10 ns/div; Rollmodus verfügbar bei �� 100 ms/div und �� 5 MS/s |
Uhrgenauigkeit | +/-2.5 ppm + 1.0 ppm/Jahr ab Kalibrierung |
Sample-Clock-Jitter | bis zu 10 ms Erfasster Zeitbereich: 280fsrms (Interne Zeitbasisreferenz) |
Genauigkeit der Deltazeitmessung | \sqrt{2}*\sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2) (RMS)+(Uhrgenauigkeit*Ablesung)(Sekunden) |
Jitter-Messung Boden | \sqrt{(\frac{Noise}{SlewRate})^2+(Sample Clock Jitter)^2\; Sekunden\; Effektiv\; (BINDEN)} |
Jitter zwischen Kanälen | 2psrms (TIE, typisch) |
Kanal-Kanal-Deskew-Bereich | �}9 x Zeit/Div. Einstellung, max. 100 ms, je Kanal |
Externe Zeitbasisreferenz (Eingang) | 10 MHz +/-25 ppm bei 0 bis 10 dBm an 50 Ohm |
Externe Zeitbasisreferenz (Ausgang) | 10 MHz, 2.0 dBm +/-1.5 dBm, Sinuswelle synchronisiert mit verwendeter Referenz (interne oder externe Referenz) |
Externe Uhr | Gleichstrom bis 100 MHz; (50 ��/1 M��), EXT BNC-Eingang, Mindestanstiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen. |
Akquisition - Analoge Kanäle | |
Abtastrate (Single-Shot) | 10 GS/s auf 4 Kanälen mit verbesserter Abtastrate |
Abtastrate (wiederholt) | 125 GS/s für sich wiederholende Signale (100 ps/div bis 10 ns/div) |
Speicherlänge (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | 50M / 50M / 50M (30,000) |
Speicherlängenoptionen (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente) | L-Option: 100M / 100M / 100M (60,000) XL-Option: 250M / 250M / 250M (65,000) |
Zeit zwischen den Segmenten | 1 ��s |
Mittelwertbildung | Aufsummierte Mittelung auf 1 Million Sweeps; kontinuierliche Mittelung bis 1 Million Sweeps |
Verbesserte Auflösung (ERES) | Von 12.5 bis 15 Bit vertikale Auflösung |
Umschlag (Extrema) | Hülle, Boden oder Dach für bis zu 1 Million Sweeps |
Interpolation | Linear oder Sin x/x (2 pt und 4 pt); 5 oder 10 GS/s Enhanced Sample Rate ist standardmäßig auf 2pt bzw. 4pt Sin x/x eingestellt |
Auslösendes System | |
Modi | Normal, Auto, Einzel und Stopp |
Quellen | Beliebiger Eingangskanal, Ext, Ext/10 oder Line; Steilheit und Pegel, die für jede Quelle einzigartig sind (außer Linientrigger) |
Kopplung | DC, AC, HFRej, LFRej |
Pre-Trigger-Verzögerung | 0-100% der Speichergröße (einstellbar in 1%-Schritten von 100 ns) |
Post-Trigger-Verzögerung | 0-10,000 Divisionen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus |
Zurückhalten | Von 2 ns bis 20 s oder von 1 bis 99,999,999 Ereignisse |
Trigger- und Interpolator-Jitter | �� 3.5 psrms (typisch) <0.1 ps RMS (typisch, softwareunterstützt) |
Interner Triggerpegelbereich | �}4.1 Div von der Mitte (typisch) |
Externer Triggerpegelbereich | Ext (�}0.4 V); Ext/10 (�}4 V) |
Maximale Auslöserate | 1,000,000 Wellenformen/Sekunde (im Sequenzmodus, bis zu 4 Kanäle) |
Trigger-Empfindlichkeit mit Edge-Trigger-ProBus-Eingängen | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung, �� 2 mV/div, 50 ��) |
Triggerempfindlichkeit mit Flankentrigger (Aux-Eingang) | 2 div @ < 1 GHz 1.5 div @ < 500 MHz 1 div @ < 200 MHz 0.9 div @ < 10 MHz (DC-, AC- und LFRej-Kopplung) |
max. Triggerfrequenz, SMART-Trigger | 1GHz |
Auslösertypen | |
Edge | Triggert, wenn das Signal die Flanken- (positiv, negativ oder beides) und Pegelbedingungen erfüllt. |
Breite | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Glitch | Triggert auf positive oder negative Glitches mit wählbaren Breiten. Mindestbreite 1.5 ns, Maximalbreite: 20 s |
Schauefenster | Triggert, wenn das Signal ein durch einstellbare Schwellenwerte definiertes Fenster verlässt |
Motiv | Logische Verknüpfung (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Triggereingang). Jede Quelle kann „high“, „low“ oder „don�ft care“ sein. Der High- und Low-Pegel kann unabhängig voneinander ausgewählt werden. Triggert am Anfang oder Ende des Musters. |
TV-Composite-Video | Triggert NTSC oder PAL mit wählbarer Zeile und Halbbild; HDTV (720p, 1080i, 1080p) mit wählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit wählbaren Fields (1-8), Lines (bis zu 2000), Frame Rates (25, 30, 50 oder 60 Hz), Interlacing (1:1, 2:1, 4:1, 8:1) , oder Synch Pulse Slope (positiv oder negativ). |
Runde | Trigger auf positive oder negative Runts, definiert durch zwei Spannungsgrenzen und zwei Zeitgrenzen. Wählen Sie zwischen 1 ns und 20 ns. |
Anstiegsgeschwindigkeit | Trigger auf Flankenraten. Wählen Sie Grenzwerte für dV, dt und Steilheit. Wählen Sie Flankengrenzen zwischen 1 ns und 20 ns. |
Intervall | Triggert auf wählbare Intervalle zwischen 1 ns und 20 s. |
Aussteiger | Triggert, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt. |
Messauslöser | Wählen Sie aus einer Vielzahl von Messparametern aus, triggern Sie auf einen Messwert mit qualifizierten Grenzwerten. Kann als einziger Trigger oder letztes Ereignis in einem Kaskadentrigger verwendet werden. |
Mehrstufig: Qualifiziert (Timeout oder State/Edge Qualified) | Triggert nur dann auf eine Eingangsquelle, wenn ein definierter Zustand oder eine Flanke an einer anderen Eingangsquelle aufgetreten ist. Die Verzögerung zwischen den Quellen ist nach Zeit oder Ereignissen wählbar. |
Trigger mit Ausschlusstechnologie | Triggern Sie auf intermittierende Fehler, indem Sie das erwartete Verhalten angeben und auslösen, wenn diese Bedingung nicht erfüllt ist |
Mehrstufig: Zuerst qualifiziert | Triggert im Sequenzerfassungsmodus nur dann wiederholt auf Ereignis B, wenn ein definiertes Muster, ein Zustand oder eine Flanke (Ereignis A) im ersten Segment der Erfassung erfüllt ist. Holdoff zwischen Quellen ist nach Zeit oder Ereignissen wählbar. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Fähigkeit | Arm auf „A“-Ereignis, dann Trigger auf „B“-Ereignis. Oder bei „A“-Ereignis aktivieren, dann bei „B“-Ereignis qualifizieren und bei „C“-Ereignis auslösen. |
Mehrstufig: Kaskaden-(Sequenz-)Trigger, Typen | Kaskade A dann B: Kante, Fenster, Muster (Logik) Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe B erfolgen. Kaskade A, dann B, dann C (Messung): Kante, Fenster, Muster (Logik), Breite, Glitch, Intervall, Dropout oder Messung. Die Messung kann nur auf Stufe C erfolgen. Kaskade A, dann B, dann C: Kante, Fenster, Muster (Logik) |
Mehrstufig: Kaskadentrigger (Sequenz), Holdoff | Holdoff zwischen A und B oder B und C ist nach Zeit oder Anzahl der Ereignisse wählbar. Die Auswahl des Messtriggers als letzte Stufe in einer Kaskade schließt eine Holdoff-Einstellung zwischen der vorherigen Stufe und der letzten Stufe aus. |
TriggerScan | Ein Trigger-Trainer analysiert die Wellenformen, identifiziert normales Verhalten und richtet dann eine große Anzahl von Smart-Trigger-Setups für seltene Ereignisse ein, die auf abnormales Verhalten abzielen. Der Trainer „lernt“ Trigger-Setups basierend auf Slew-Raten, Perioden, Amplituden außerhalb eines Bereichs und wendet sie dann sequentiell an. |
Trigger für serielles Low-Speed-Protokoll (optional) | |
Unterstützte Protokolle | I2C, SPI (SPI, SSPI, SIOP), UART-RS232, CAN1.1, CAN2.0, CAN FD, LIN, FlexRay, MIL-STD-1553, AudioBus (I2S, LJ, RJ, TDM), USB1.x /2.0 |
Messgeräte | |
Messfunktion | Zeigen Sie bis zu 8 Messparameter zusammen mit Statistiken an, einschließlich Mittelwert, Minimum, Maximum, Standardabweichung und Gesamtzahl. Jedes Auftreten jedes Parameters wird gemessen und der Statistiktabelle hinzugefügt. Histicons bieten eine schnelle, dynamische Ansicht von Parametern und Wellenformeigenschaften. Die Parametermathematik ermöglicht die Addition, Subtraktion, Multiplikation oder Division von zwei verschiedenen Parametern. Parameter-Gates definieren den Messort auf der Quellwellenform. Parameterakzeptanzkriterien definieren zulässige Werte basierend auf der Bereichseinstellung oder dem Signalzustand. |
Messparameter - Horizontal + Jitter | Zyklen (Anzahl), Verzögerung (ab Trigger, 50 %), �� Verzögerung (50 %), Arbeitszyklus (50 %, @level), Flanken (Anzahl, @level), Abfallzeit (90-10, @ Pegel), Frequenz (50 %, @Pegel), halbe Periode (@Pegel), Haltezeit (@Pegel), N-Zyklus-Jitter (Spitze-Spitze), Anzahl der Punkte, Periode (50 %, @Pegel), �� Periode (@level), Phase (@level), Anstiegszeit (10-90, @levels), Setup (@levels), Skew (@levels), Anstiegsrate (@levels), Zeitintervallfehler (@level), Zeit (@level), �� Zeit (@level), Breite (50%, @level), �� Breite (@level), X(value)@max, X(value)@min |
Messparameter - Vertikal | Amplitude, Basis, [E-Mail geschützt], Maximum, Mittelwert, Median, Minimum, Spitze-zu-Spitze, RMS, Std. Abweichung, oben. |
Messparameter - Puls | Bereich, Basis, Abfallzeit (90-10, 80-20, @levels), Überschwingen (positiv, negativ), Anstiegszeit (10-90, 80-20, @levels), Top, Breite (50 %) |
Messparameter - Statistisch (auf Histogrammen) | Volle Breite (@ Half Max, @ %), Amplitude, Basis, Peak @ Max Population, Maximum, Mittelwert, Median, Minimum, Modus, Bereich, RMS, Std. Abweichung, Spitze, X(Wert)@Spitze, Spitzen (Anzahl), Perzentil, Grundgesamtheit (@bin, gesamt) |
Mathe-Werkzeuge | |
Mathematische Funktionalität | Anzeige von bis zu 8 mathematischen Funktionsspuren (F1-F8). Die benutzerfreundliche grafische Oberfläche vereinfacht die Einrichtung von bis zu zwei Operationen für jede Funktionsspur, und Funktionsspuren können miteinander verkettet werden, um Mathematik für Mathematik durchzuführen. |
Mathematische Operatoren - Grundlegende Mathematik | Durchschnitt (summiert), Durchschnitt (kontinuierlich), Differenz (-), Hüllkurve, Boden, Umkehrung (negativ), Produkt (x), Verhältnis (/), Kehrwert, Neuskalierung (mit Einheiten), Dach, Summe (+). |
Mathematische Operatoren - Filter | Verbesserte Auflösung (auf 15 Bit vertikal), Interpolieren (kubisch, quadratisch, sinx/x), (SinX)/x. |
Mathematische Operatoren - Frequenzanalyse | FFT (Leistungsspektrum, Magnitude, Phase, Leistungsdichte, Real, Imaginär, Magnitude im Quadrat) bis zur vollen Aufzeichnungslänge. Wählen Sie aus Rechteck-, VonHann-, Hamming-, FlatTop- und Blackman-Harris-Fenstern. |
Mathematische Operatoren - Funktionen | Absolutwert, Korrelation (zwei Wellenformen), Ableitung, Deskew (Neuabtastung), Exp (Basis e), Exp (Basis 10), Integral, Invertieren (negieren), Log (Basis e), Log (Basis 10), Reziprok, Rescale (mit Einheiten), Quadrat, Quadratwurzel, Zoom (Identität). |
Mathematische Operatoren - Andere | Segment, spärlich |
Messung und mathematische Integration | |
Messung und mathematische Integration | Histogramme zur Darstellung statistischer Verteilungen von bis zu 2 Milliarden Messparametern. Trend (Datalog) von bis zu 1 Million Messparametern. Verfolgen Sie beliebige Parameter (Anzeigeparameter vs. Zeit, zeitkorreliert mit Erfassungen). Persistenzhistogramm und Persistenzspur (Mittelwert, Bereich, Sigma) |
Pass/Fail-Test | |
Pass/Fail-Test | Zeigen Sie bis zu 8 Pass/Fail-Abfragen mit einem Einzel- oder Dual-Parameter-Vergleich an (alle Werte vergleichen oder Beliebiger Wert <. ��, =, >, ��, innerhalb der Grenze �}�� Wert oder %) oder Maskentest (vor -definierte oder benutzerdefinierte Maske, Wellenform All In, All Out, Any In oder Any Out Bedingungen). Kombinieren Sie Abfragen zu einem booleschen Ausdruck, um Pass oder Fail IF "All True", "All False", "Any True", "Any False" oder Gruppen oder "All" oder "Any" mit folgendem THEN Save (Wellenformen) Stop, Alarm, (Send) Pulse, Hardcopy (E-Mail senden, Bildschirmabbild speichern, in Zwischenablage speichern, an Drucker senden) oder (save) LabNotebook. |
Display System | |
Größe: | Farbiger 12.1-Zoll-Breitbild-Flachbildschirm mit TFT-Aktivmatrix und hochauflösendem Touchscreen |
Auflösung | WXGA; 1280 x 800 Pixel. |
Anzahl der Spuren | Maximal 16 Traces anzeigen. Zeigen Sie gleichzeitig Kanal-, Zoom-, Speicher- und mathematische Spuren an. |
Rasterstile | Auto, Single, Dual, Quad, Oktal, Tandem, Quattro, Zwölf, Sechzehn, XY, Single+XY, Dual+XY |
Wellenformdarstellung | Musterpunkte verbunden oder nur Musterpunkte |
Persistenzanzeige | |
Analoge und farbgradierte Persistenz | Variable Sättigungsgrade; speichert die Persistenzdaten jeder Spur im Speicher |
Persistenztypen | Wählen Sie analog, farbig oder dreidimensional |
Trace-Auswahl | Aktivieren Sie die Persistenz für alle oder eine beliebige Kombination von Ablaufverfolgungen |
Persistenz Altern | Wählen Sie zwischen 500 ms und unendlich |
Sweep-Anzeigemodi | Alle akkumuliert oder alle akkumuliert mit hervorgehobener letzter Spur |
Zoom-Expansionsspuren | |
Zoom-Expansionsspuren | Zeigen Sie bis zu 8 Zoom- und 8 Math/Zoom-Kurven an |
Interner Wellenformspeicher | |
Interner Wellenformspeicher | 4 aktive Wellenformspeicherspuren (M1-M4) speichern 16-Bit/Punkt-Wellenformen in voller Länge. Wellenformen können in einer beliebigen Anzahl von Dateien gespeichert werden, die nur durch die Kapazität des Datenträgers begrenzt sind. |
Speicher einrichten | |
Frontplatten- und Instrumentenstatus | Speichern Sie auf der internen Festplatte, über das Netzwerk oder auf einem per USB angeschlossenen Peripheriegerät. |
Automatisches Setup | |
Auto Setup | Stellt automatisch Zeitbasis, Trigger und Empfindlichkeit ein, um eine breite Palette sich wiederholender Signale anzuzeigen |
Vertikale Skala finden | Stellt automatisch die vertikale Empfindlichkeit und den Offset für den ausgewählten Kanal ein, um eine Wellenform mit dem maximalen Dynamikbereich anzuzeigen |
Kalibrierung | |
Kalibrierungsstabilität | Kalibrierung innerhalb von +/-5��C Betriebstemperatur gewährleistet. Außerhalb dieses Temperaturbereichs kann eine manuelle Kalibrierung aufgerufen werden. |
Prozessor / CPU | |
Typ | ntel® i5-6500 Quad Core, 3.2 GHz (oder besser) |
Prozessorspeicher | 16 GB standardmäßig |
Betriebssystem | Microsoft Windows® 10 |
Oszilloskop-Betriebssoftware | Teledyne LeCroy MAUI mit OneTouch |
Echtzeituhr | Datum und Uhrzeit werden mit Wellenform in Hardcopy-Dateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren. |
Konnektivität | |
Ethernet-Anschluss | Unterstützt 2 10/100/1000BaseT-Ethernet-Schnittstellen (RJ45-Ports) |
USB-Host-Ports | Mindestens 6 USB 2-Anschlüsse insgesamt (einschließlich 2.0 an der Vorderseite) unterstützen Windows-kompatible Geräte |
USB-Geräteanschluss | 1 USBTMC-Anschluss |
GPIB-Anschluss (optional) | Unterstützt IEEE - 488.2 (extern) |
Anschluss für externen Monitor | 15-poliger D-Typ WXGA-kompatibler DB-15 zur Unterstützung eines vom Kunden bereitgestellten externen Monitors. Beinhaltet Unterstützung für erweiterten Desktop-Betrieb mit WXGA-Auflösung auf zweitem Monitor. Unterstützt die Touchscreen-Integration eines externen Monitors (Hinweis: Externe Displays können keinen Fujitsu-Touchscreen-Treiber verwenden). |
Fernbedienung | Über Windows-Automatisierung oder über LeCroy Remote Command Set |
AUX Eingang | |
Signalarten | Wählen Sie „External Trigger“ oder „External Clock Input“ auf der Frontplatte |
Kopplung | 50 ��: Gleichstrom; 1 Anschluss: AC, DC, GND |
Max. Eingangsspannung | 50 ��: 5 Vrms; 1 M��: 400 Vmax (DC + Spitze AC �� 5 kHz) |
Hilfsausgang | |
Signalarten | Wählen Sie aus Steuersignalen oder Aus |
Ausgangssignal | 500 Hz-1 MHz Rechteckwelle oder DC-Pegel; 50 mV-1 V in 1 M�� |
Steuersignale | Trigger aktiviert, Trigger aus, Pass/Fail-Status, Aus |
Anschlusstyp | BNC, befindet sich auf der Rückseite |
Tastköpfe | |
Tastköpfe | Menge (4) ��10 passive Sonden |
Sondensystem | ProBus. Erkennt und unterstützt automatisch eine Vielzahl kompatibler Sonden |
Skalierungsfaktoren | Je nach verwendeter Sonde automatisch oder manuell ausgewählt |
Kalibrierungsausgabe | Die Standardeinstellung ist 1 kHz Rechteckwelle, 1 Vp-p (typisch), Ausgabe an Sondenhaken. Einstellbar von 250 Hz bis 1 MHz Rechteckwelle; 50 mV bis 1.0 V. |
Strombedarf | |
Stromspannung | 100-240 VAC �}10 % bei 45-66 Hz; 110-120 VAC �}10 % bei 380-420 Hz; Automatische AC-Spannungsauswahl; Installationskategorie 300 V CAT II |
Nennleistungsaufnahme | 200 W / 200 VA |
Max. Energieverbrauch | 320 W / 320 VA (mit allen PC-Peripheriegeräten und aktiven Sonden an 4 Kanälen angeschlossen) |
Umwelt | |
Temperatur (Betrieb) | +5 ��C bis +40 ��C |
Temperatur (nicht in Betrieb) | -20 °C bis +60 °C |
Luftfeuchtigkeit (Betrieb) | 5 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) bis +31 ��C. Die Obergrenze wird auf 50 % relative Luftfeuchtigkeit (nicht kondensierend) bei +40 ��C abgesenkt. |
Feuchtigkeit (nicht in Betrieb) | 5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) gemäß Prüfung gemäß MIL-PRF-28800F |
Höhe (Betrieb) | Bis zu 10,000 Fuß (3048 m) bei oder unter +30 °C |
Höhe (nicht in Betrieb) | Bis zu 40,000 m |
Zufällige Vibration (in Betrieb) | 0.31 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Zufällige Vibration (nicht in Betrieb) | 2.4 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen |
Funktioneller Schock | 30-g-Spitze, Halbsinus, 11-ms-Impuls, 3 Schocks (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Schocks |
Größe und Gewicht | |
Abmessungen (HBT) | 11.48" H x 15.72" B x 5.17" T (291.7 mm x 399.4 mm x 131.31 mm) |
Gewicht | 12.9 lbs. (5.86 kg) |
Versandgewicht | 20.2 lbs. (9.2 kg) |
*****NEED Translation | |
CE Certification
UL- und cUL-Zulassung | CE-konform, UL- und cUL-gelistet; entspricht UL 61010-1 (3. Ausgabe), UL 61010-2-030 (1. Ausgabe) CAN/CSA C22.2 Nr. 61010-1-12, |
Garantie und Service | |
Garantie und Service | 3 Jahre Garantie; Kalibrierung jährlich empfohlen. Zu den optionalen Serviceprogrammen gehören erweiterte Garantie, Upgrades und Kalibrierungsservices. |
�~�b�N�X�h�E�V�O�i���E�I�V��X�R�[�v
HDO6000A-MS�V���[�Y
�y�W�����ځz
- HDO6000A�V���[�Y�x�[�X���f��
- 16ch�̃��W�b�N�@�\
- ���W�b�N��@
�@�ø�F250MHz�A
�@�T���v����O��x�F1.25GS/s
�i�`������l�����Ɓj
�@��������F50�`125MS�i�`�����l�����Ɓj
* HDO6000A HDO6000A-MS�ւ̃A�b�v�O���[�h�“\
HDO-MS�V��[�Y�ڍ�
��ȓ����
- 12�r�b�gADC����\
����\���㉉�Z�iERES�j�g�p���ɍő�15�r�b�g
− �ŏ��m�C�Y�t���A�F85μVrms @1mV/Div
− DC�Q�C�����x�F±0.5%�t���X�P�[��
− �`�����l���\/A�C�\���[�V�����F 1000�F1 - ����F350MHz�A500MHz�A1GHz
- �T���v�����O���x�F2.5GS/s�i�G���n���X�h�E�T���v�����O �F10GS/s�j
- �����O�������F�ő�250M�|�C���g/ch
- �I�t�Z�b�g�d���F��±400V
- OneTouch MAUI���� ��^�u���b�g���o�̃����^�b�`����
- �f�W�^��16ch�iHDO6000A-MS�̂¤j
- �Z���T���24ch�iSAM40-24���ڎ��j
- �}��`�^�u�E�f�B�X�v���C�\���iQ-Scape™ �j
- 12.1�C���`�E�^�b�`�E�X�N���[��
- WQXGA 3840×2160 ���O���f�B�X�v���C�ɑΉ�
- ���L��v��[�u�ւ̑Ή�
- �V���A���E�g���K�^�f�R�[�h�ƃf�o�b�O�E�c�[���L�b�g�E �I�v�V����
- �~�b�N�X�h�E�V�O�i���E�I�V��X�R�[�v�iHDO6000A-MS�j�ւ̃A�b�v�O���[�h�“\
HD4096 �������E�N�m���W

HD4096�����׃e�N�m���W�́A�]���̃I�V���X�R�[�v�i8�r�b�g:1/256�j �Ɣ�r����16�{�i12�r�b�g:1/4096�j�̍����d������\���������A� ō�1GHz�̑ш�܂ŃJ�o�[���܂��B
HD4096 �����׃e�N�m���W�̃����b�g
HD4096�����׃e�N�m���W�́A��萳�m���'N���ɔg�`�𑨂��邱�Ƃ��ł��fasst��B �]���̃I�V���X�R�[�v�ł̓m�C�Y�ɖ�����Ď��ʂ����ɂȂ肪���Ȕ���� M����A���d���ɖ�����Ă��܂������ȃm�C�Y�ɑ��Ă�HDO4096�����׃e� N�m���W�͐��m�ɂ��̔g�`��c�����邱�Ƃ��ł��܂��B���̂悤�ȍ���� ��萸�x�ƍ��_�C�i�~�b�N�����W�ɂ��A�f�o�b�O�E��́E���͂Ȃǂ̗l�X �ȗp�r�ɑ��đ���Ȃ郁���b�g�������炵�܂��B
�^�u��b�g��o�̑��쐫
OneTouch MAUI�i�����^�b�`�}�E�C�j���ڂɂ��A���̃I�V���X�R�[�v�ɂȂ��Ǝ ��̃^�b�`����ŃI�V���X�R�[�v�̑��쐫�����V���܂��B�^�u��� b�g���ň�ʓI�ȃW�F�X�`�����̗p���邱�ƂŒ����I�ȑ��삪�“\�ɂȂ�ƒ莞�̗ ���I�ɒZ���Ȃ�܂��B�S�Ă̈�ʓI�ȑ��삪�|�b�v�A�b�v�E���j���[�� ْ胁�j���[���J���Ȃ��Ƃ������^�b�`����ōs���fasst��B
- �^�b�`����ɓ��������� v
�Ǝ��̃^�b�`�X�N���[���@�\��p���邱�ƂŁA�^�u���b�g�̂悤�ɑ�� 삷�邱�Ƃ��ł��܂��B
- �ȑf�Ȏ���
�֗��ȃV���[�g�J�b�g�Ⓖ���I�ȃ��j���[�ɂ��肪�Ȍ��ɍs���܂��B
- ���������������������������������������
�f�o�b�O�̍ۂɂ͑���̉�̓c�[���̑�����T�|�[�g���Đv���ɖ�������� ��܂��B

��i�̉�͋@�\�iMeasrue&Math�j
��������p�����[�^�i8� j�Ɖ��Z�@�\�i8� j�ɂ��ڍו��́E���肪�“\� ɂȂ�܂����B

Geschichte���[�h�i�g�`���j
�v���C�o�b�N�@�\�ɂ��ً��ɋN�������ۂ��ȒP�Ƀv���C�o�b�N��� 鎖���ł��܂��B

WaveScan��@�\�g�`�����c�[��
�I�V���X�R�[�v�ŕ…������A�i���O�E�f�W�^���̔g�`����ُ팻� ۂ�f�������o���鎖���ł��܂��B�����g�E�O���b�`�E���W��� [�Ȃǂ̃p�����[�^��p���ĉ�͂��鎖���ł��܂��B

��Ɠ��e�̕ۑ��ƃ��|�[�g�쐬���ł�LabNotebook
LabNotebook�͒ʏ�̉摜�ۑ��@�\���X�ɋ����������j�[�N�ȃc�[���ł��B��ʃR�s �[�A�V���A���i���o�[�A�^�C���X�^���v�A�R�����g�A�^ �C�g���A�I�V���X�R�[�v�̐������Ȃǂ����|�[�g�t�@�C���Ƃ� �ďo�͂��邱�Ƃ��ł��܂��B�܂��APDF�����ł͂Ȃ��g�`�f�[�^�E���f�[�^ �������ɕۑ����Ă���AFlashBack�@�\�Ōォ��u���̏u�\/v�ɊȒP�ɖق邱�Ƃ��ł��܂��B
�X�y�N�g���E�A�i���C�U�E���[�h
�X�y�N�g�����E�A�i���C�U�E���[�h�́AStart/Stopp�܂���Center/Span�̎w���� ���Ǝ��̐���������肵�AFFT�̐[���m���������Ă����g����͂��s� ����Ƃ��ł��܂��B����\�ш敝�͍œK�ȑ��肪�o����悤�Ɏ����à肳��邩�A� }�j���A���Ŏw�肷�邱�Ƃ��ł��܂��B
�O���p���[��̓I�v�V����
4�`�����l���ėp�I�V���X�R�[�v�ŎO���C���o�[�^��͂��”\�Ʉ ��@�]���A8�`�����l���̃I�V���X�R�[�v���K�v�ł������O��� ̃C���o�[�^��A�p���R���Ȃǂ̉�͂��A�O���p���[��̓I�v�V������ p���邱�ƂŁAHDO6000�V���[�Y��12�r�b�g������\���������A2�d�͌v�@��p ���邱�ƂŎO���p���[���ڍׂɉ�͂��邱�Ƃ��ł��܂��B
�O���p���[��̓\�����[�V�����iPDF�j
�ᑬ�V��A��o�X�E�f�R�[�h���g���K�I�v�V����
�L�x�Ȓᑬ�V���A���o�X�g���K�E�f�R�[�h�I�v�V�����̋��͂ȃg� ��K�@�\�ƌ��₷���f�R�[�h�@�\�ɂ��A���v���ȃf�o�b�O���“\ �ɂ��܂��B

���͂ȃX�C�b�`���O�f�o�C�X��̓I�v�V����
�V���ɊJ�����ꂽ�g���₷�����͂ȃX�C�b�`���O�E�p���[�f�o�C�X ��̓I�v�V�����́A��]�̂��铮�I�I����R�A���X�A�ϒ���͂Ȃǂ̑���@�\ ���X�ɋ������A�V�@�\�̃C���_�N�^���X����@�\�Ȃǂ��T�|�[� g���fasst����B

���͂ōו��܂ʼn�͂��”\�ȃc�[��
�g�`�̑��肩�牉�Z�A��͂����ă��|�[�g�creasingł������̃c�[���ƁIntel® Core™ i7-2710QE Quad, 3.0 GHz (pro Kern, im Turbo-Modus)�A16GB�������A�ő�250Mpts/ch�̃A�N�C�W�V���� �E�������ƃp���t���ȃ}�U�[�{�[�h��g����킹�邱�Ƃō��܂łɂȂ��V�� ������A��͊‹��� einschränken��܂��B
�N��b�N�ŏڍו\����������
�������I�v�V����
�n�[�h�E�G�A�E�I�v�V����
�A�b�v�O��[�h
�ėp�A�N�Z�T�
�\�t�g�E�F�A�E�I�v�V����
�g��K�^�f�R�[�h�E�p�b�P�[�W
�N��b�N�ŏڍו\����������
�A�N�e�B�u�E�v���[�u
�d����[��E�v��[�u
�d��v��[�u
�����x�����A���v
�����v���[�u
���������v���[�u
�����v���[�u
�p�b�V�u�E�v���[�u
�v���[�u�E�A�_�v�^
�A�N�Z�T��E�L�b�g


- ���i�J�^����O
-
12�r�b�g�E�I�V���X�R�[�v
���\��r�\ - �I�v�V����^�A�N�Z�T���E�J�^���O�i�p���j
- �}�j����A��(����{��)
- �}�j����A��(�p��)
- �f��r�f�I
-
�\�t�g�E�G�A
�t�@�[���E�G�A
���[�e�B��e�B�E�\�t�g�E�G�A - �T��v��E�v��O���
- �₢���킹����
- �̔�����
- �f���̃��N�G�X�g
@
