WaveRunner HRO 6Ziシリーズ

���f������ƃX�y�b�N�ڍׁi���f�������N���b�N�ŏڍו\����������j

WaveRunner HRO 64Zi�@�X�y�b�N

Vertikales System
Analog (ProBus-Eingang) Bandbreite bei 50 �� (-3 dB)	400 MHz (≥2 mV/div)
Analog (ProBus-Eingang) Bandbreite bei 1 M�� (-3 dB)	400 MHz (typisch)
Anstiegszeit (typisch, 10-90 %, 50 ��)	875 ps (typisch)
Anstiegszeit (typisch, 20-80 %, 50 ��)	650 ps (typisch)
Eingangskanäle	4
Bandbreitenbegrenzer	20 MHz, 100 MHz, 200 MHz
Eingangsimpedanz	50 ��+/-2% oder 1 M��||17pF, 10 M�� || 17 pF mit mitgelieferter Sonde
Eingangskopplung	1 M��: AC, DC, GND; 50 ��: DC, GND
Maximale Eingangsspannung	50 ��: 5 V RMS �} 10 V Spitze 1 M��: 400 V max. (Gleichstrom + Spitzenwechselstrom < 10 kHz)
Kanal-Kanal-Isolierung	> 300:1 bis Nennbandbreite

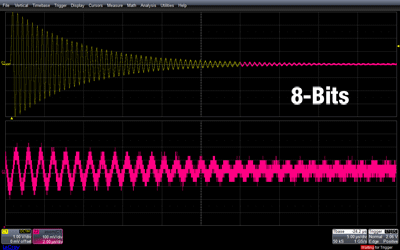

Vertikale Auflösung	12 Bit; bis zu 15 Bit mit erhöhter Auflösung (ERES)
Sensitivity	50 ��: 1 mV-1 V/div, voll variabel; 1 M��: 1 mV-10 V/div, voll variabel
Vertikale DC-Verstärkungsgenauigkeit (Verstärkungskomponente der DC-Genauigkeit)	�}0.5 % FS, Offset bei 0 V
Versatzbereich	50 ��: �}1.6 V bei 1 mV - 4.95 mV �}4 V bei 5 mV - 9.9 mV �}8 V bei 10 mV - 19.8 mV �}10 V bei 20 mV - 1 V 1 M��: �}1.6 V bei 1 mV - 4.95 mV �}4 V bei 5 mV - 9.9 mV �}8 V bei 10 mV - 19.8 mV �}16 V bei 20 mV - 100 mV �}80 V bei 102 mV - 198 mV �}160 V bei 200 mV - 1 V �}400 V @ 1.02 V-10 V/Div
DC-Vertikal-Offset-Genauigkeit	�}(1 % der Offset-Einstellung + 0.2 % des Skalenendwerts + 0.02 % max. Offset + 1 mV)
@
Horizontales System
Zeitbasen	Interne Zeitbasis gemeinsam für 4 Eingangskanäle; Am Hilfseingang kann ein externer Takt angelegt werden
Zeit-/Divisionsbereich	20 ps/div - 12.8 ks/div mit Standardspeicher (bis zu 25.6 ks/div mit -L-Speicher, 51.2 ks/div mit -XL-Speicher) RIS verfügbar bei ≤ 10 ns/div; Rollmodus verfügbar bei ≥ 100 ms/div und ≤ 5 MS/s.
Uhrgenauigkeit	≤ 1.5 ppm + (Alterung von 0.5 ppm/Jahr seit der letzten Kalibrierung)
Zeitintervallgenauigkeit	< 0.06 / SR + (Uhrgenauigkeit* Messwert) (rms)
Trigger- und Interpolator-Jitter	≤ 6 Prms (typisch) <0.1 ps RMS (typisch, softwareunterstützt)
Abtastrate und Genauigkeit der Verzögerungszeit	Entspricht der Genauigkeit der Uhr
Kanal-Kanal-Deskew-Bereich	�}9 x Zeit/Div. Einstellung, max. 100 ms, je Kanal
Externe Zeitbasisreferenz (Eingang)	10 MHz +/-25 ppm über Lbus BNC-Adapter
Externe Zeitbasisreferenz (Ausgang)	10 MHz, 3.5 dBm +/-1 dBm, synchronisiert mit der vom Benutzer verwendeten Referenz (interne oder externe Referenz) über Lbus BNC-Adapter
Externe Uhr	Gleichstrom bis 100 MHz; (50 ��/1 M��), EXT BNC-Eingang, Mindestanstiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen.
@
Erfassungssystem
Single-Shot-Abtastrate/Kan	2 GS/s auf 4 Kanälen
Random Interleaved Sampling (RIS)	100 GS/s, vom Benutzer wählbar für sich wiederholende Signale (20 ps/div bis 10 ns/div)
Maximale Auslöserate	1,000,000 Wellenformen/Sekunde (im Sequenzmodus, bis zu 4 Kanäle)
Zeit zwischen den Segmenten	2 uns
Speicheroptionen (4 Kanäle / 2 Kanäle / 1 Kanal)	Option L-128: 128M / 128M / 128M (60,000) XL - 256 Option: 256M / 256M / 256M (125,000)
Standardspeicher (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente)	64M / 64M / 64M (30,000)
@
Akquisitionsverarbeitung
Mittelwertbildung	Aufsummierte Mittelung auf 1 Million Sweeps; kontinuierliche Mittelung bis 1 Million Sweeps
Verbesserte Auflösung (ERES)	Von 12.5 bis 15 Bit vertikale Auflösung
Umschlag (Extrema)	Hülle, Boden oder Dach für bis zu 1 Million Sweeps
Interpolation	Linear oder Sin x/x
@
Auslösendes System
Modi	Normal, Auto, Einzel und Stopp
Quellen	Beliebiger Eingangskanal, Ext, Ext/10 oder Line; Steilheit und Pegel, die für jede Quelle einzigartig sind (außer Linientrigger)
Kopplungsmodus	DC, AC, HFRej, LFRej
Pre-Trigger-Verzögerung	0-100% der Speichergröße (einstellbar in 1%-Schritten von 100 ns)
Post-Trigger-Verzögerung	0–10,000 Divisionen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus
Verzögerung durch Zeit	Von 2 ns bis 20 s oder von 1 bis 99,999,999 Ereignisse
Interner Triggerbereich	�}4.1 Div von der Mitte (typisch)
Triggerempfindlichkeit mit Flankentrigger (Ch 1–4) ProBus-Eingänge	2 div @ < 400 MHz 1.5 div @ < 200 MHz 0.9 div @ <10 MHz (DC-, AC- und LFRej-Kopplung, ≥ 10 mV/div, 50 ��)
Externe Triggerempfindlichkeit (Flankentrigger)	2 div @ < volle Bandbreite 1.5 div @ < 300 MHz 1 div @ <200 MHz 0.9 div @<10 MHz (DC-, AC- und LFRej-Kopplung)
Externer Trigger-Eingangsbereich	Ext (�}0.4 V); Ext/10 (�}4 V)
max. Triggerfrequenz, SMART-Trigger	400 MHz @ ≥ 10 mV/Div (minimal triggerbare Breite 1.9 ns)
@
Grundlegende Trigger
Edge	Triggert, wenn das Signal die Flanken- (positiv, negativ oder beides) und Pegelbedingungen erfüllt.
Schauefenster	Triggert, wenn das Signal ein durch einstellbare Schwellenwerte definiertes Fenster verlässt
TV-Composite-Video	Triggert NTSC oder PAL mit wählbarer Zeile und Halbbild; HDTV (720p, 1080i, 1080p) mit wählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit wählbaren Fields (1-8), Lines (bis zu 2000), Frame Rates (25, 30, 50 oder 60 Hz), Interlacing (1:1, 2:1, 4:1, 8:1) , oder Synch Pulse Slope (positiv oder negativ).
@
SMART-Trigger
Status- oder Edge-qualifiziert	Triggert nur dann auf eine Eingangsquelle, wenn ein definierter Zustand oder eine Flanke an einer anderen Eingangsquelle aufgetreten ist. Die Verzögerung zwischen den Quellen ist nach Zeit oder Ereignissen wählbar.
Erst qualifiziert	Triggert im Sequenzerfassungsmodus nur dann wiederholt auf Ereignis B, wenn ein definiertes Muster, ein Zustand oder eine Flanke (Ereignis A) im ersten Segment der Erfassung erfüllt ist. Holdoff zwischen Quellen ist nach Zeit oder Ereignissen wählbar.
Aussteiger	Triggert, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt.
Schnittmuster	Logikkombination (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Triggereingang oder 2 Kanäle und externer Eingang für 62Xi). Jede Quelle kann hoch, niedrig oder egal sein. Der High- und Low-Pegel kann unabhängig voneinander ausgewählt werden. Triggert am Anfang oder Ende des Musters.
@
SMART-Trigger mit Ausschlusstechnologie
Glitch	Triggert auf positive oder negative Glitches mit wählbaren Breiten von 200 ps (abhängig von der Bandbreite des Oszilloskops) bis 20 s oder auf intermittierende Fehler.
Breite (Signal oder Muster)	Triggert auf positive oder negative Glitches mit wählbaren Breiten von 200 ps (abhängig von der Bandbreite des Oszilloskops) bis 20 s oder auf intermittierende Fehler.
Intervall (Signal oder Muster)	Triggert auf wählbare Intervalle zwischen 1 ns und 20 s.
Timeout (Zustand/Flanke qualifiziert)	Triggert auf jede Quelle, wenn ein bestimmter Zustand (oder eine Übergangsflanke) auf einer anderen Quelle aufgetreten ist. Die Verzögerung zwischen Quellen beträgt 1 ns bis 20 s oder 1 bis 99,999,999 Ereignisse.
Runde	Trigger auf positive oder negative Runts, definiert durch zwei Spannungsgrenzen und zwei Zeitgrenzen. Wählen Sie zwischen 1 ns und 20 ns.
Anstiegsgeschwindigkeit	Trigger auf Flankenraten. Wählen Sie Grenzwerte für dV, dt und Steilheit. Wählen Sie Flankengrenzen zwischen 1 ns und 20 ns.
Ausschlussauslösung	Triggern Sie auf intermittierende Fehler, indem Sie das erwartete Verhalten angeben und auslösen, wenn diese Bedingung nicht erfüllt ist
@
Kaskaden-(Sequenz-)Triggerung
Capability	Arm auf „A“-Ereignis, dann Trigger auf „B“-Ereignis. Oder bei „A“-Ereignis aktivieren, dann bei „B“-Ereignis qualifizieren und bei „C“-Ereignis auslösen. Oder Arm bei „A“-Event, dann Qualifizierung bei „B“-, dann „C“-Event und Trigger bei „D“-Event
Typen	A-, B-, C- oder D-Ereignis: Flanke, Glitch, Breite, Fenster, Dropout, Intervall, Runt, Slew-Rate, Muster (analog) oder Messung.
Sperre	Holdoff zwischen A und B, B und C, C oder D oder beliebig ist nach Zeit oder Anzahl der Ereignisse wählbar
zurücksetzen	Zurücksetzen zwischen A und B, B und C, C und D oder einer beliebigen Kombination ist in Zeit oder Anzahl von Ereignissen wählbar
@
Messauslöser
Messauslöser	Trigger auf Messung mit qualifizierten Grenzen. Kann als einziger Trigger oder letztes Ereignis in Kaskade verwendet werden.
@
Triggerung des seriellen Protokolls mit niedriger Geschwindigkeit (optional)
Optional erhältlich	„I2C, SPI (SPI, SSPI, SIOP), UART-RS232, KÖNNEN, LIN, FlexRay, MIL-STD-1553, USB 1.x/2.0
@
Anzeige von Farbwellenformen
Art	Farbiger 12.1-Zoll-Breitbild-Flachbildschirm mit TFT-Aktivmatrix und hochauflösendem Touchscreen
Auflösung	WXGA; 1280 x 800 Pixel.
Anzahl der Spuren	Maximal 8 Messkurven anzeigen. Zeigen Sie gleichzeitig Kanal-, Zoom-, Speicher- und mathematische Spuren an.
Rasterstile	Auto, Single, Dual, Quad, Oktal, XY, Single+XY, Dual+XY
Wellenformdarstellung	Musterpunkte verbunden oder nur Musterpunkte
@
Interner Wellenformspeicher
Interner Wellenformspeicher	4 aktive Wellenformspeicherspuren (M1-M4) speichern 16-Bit/Punkt-Wellenformen in voller Länge. Wellenformen können in einer beliebigen Anzahl von Dateien gespeichert werden, die nur durch die Kapazität des Datenträgers begrenzt sind.
@
LeCroy WaveStream™ Schneller Betrachtungsmodus
Intensität	256 Intensitätsstufen, 1-100% einstellbar über die Frontplatte
Typen	Nur analog
Anzahl der Kanäle	bis zu 4 gleichzeitig
Max. Abtastrate	2 GS/s
Wellenformen/Sekunde (kontinuierlich)	bis zu 20,000 Wellenformen/Sekunde
Produktion	Frontseitiges Umschalten zwischen normalem Echtzeitmodus und LeCroy WaveStream Fast Viewing-Modus
@
Automatisches Setup
Auto Setup	Stellt automatisch Zeitbasis, Trigger und Empfindlichkeit ein, um eine breite Palette sich wiederholender Signale anzuzeigen
Vertikale Skala finden	Stellt automatisch die vertikale Empfindlichkeit und den Offset für den ausgewählten Kanal ein, um eine Wellenform mit dem maximalen Dynamikbereich anzuzeigen
@
Tastköpfe
Tastköpfe	Menge (4) ��10 passive Sonden
Prüfsystem	Probe. Erkennt und unterstützt automatisch eine Vielzahl kompatibler Sonden
Skalierungsfaktoren	Je nach verwendeter Sonde automatisch oder manuell ausgewählt
Kalibrierungsausgabe	Standard ist 1 kHz Rechteckwelle, 1 Vpp (typisch), Ausgang zum Sondenhaken. Einstellbar von 250 Hz bis 1 MHz Rechteckwelle; 50 mV bis 1.0 V.
@
Analoge Persistenzanzeige
Analoge und farbgradierte Persistenz	Variable Sättigungsgrade; speichert die Persistenzdaten jeder Ablaufverfolgung im Speicher
Trace-Auswahl	Aktivieren Sie die Persistenz für alle oder eine beliebige Kombination von Ablaufverfolgungen
Sweep-Anzeigemodi	Alle akkumuliert oder alle akkumuliert mit hervorgehobener letzter Spur
Persistenztypen	Wählen Sie analog, farbig oder dreidimensional
Persistenz Altern	Wählen Sie zwischen 500 ms und unendlich
@
Hochgeschwindigkeits-Digitizer-Ausgang (Option)
Art	Nicht verfügbar
Übertragungsrate	Nicht verfügbar
Ausgabeprotokoll	Nicht verfügbar
Kontrollprotokoll	Nicht verfügbar
Befehlssatz	Nicht verfügbar
@
Prozessor / CPU
Art	Intel E5300 Pentium-Doppelkern (3.2 GHz)
Prozessorspeicher	4 GB standardmäßig
Betriebssystem	Microsoft Windows® 7 Pro 64-Bit eingebettet
Echtzeituhr	Datum und Uhrzeit werden mit Wellenform in Hardcopy-Dateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren.
@
Zoom-Expansionsspuren
Zoom-Expansionsspuren	Zeigen Sie bis zu 4 Zoom- und 8 Math/Zoom-Kurven an
@
Speicher einrichten
Frontplatten- und Instrumentenstatus	Speichern Sie auf der internen Festplatte, über das Netzwerk oder auf einem per USB angeschlossenen Peripheriegerät.
@
Schnittstelle
Fernbedienung	Über Windows-Automatisierung oder über LeCroy Remote Command Set
Netzwerkkommunikationsstandard	VXI-11 oder VICP, LXI Klasse C (v1.2) konform
GPIB-Anschluss (optional)	Unterstützt IEEE - 488.2 (extern)
LSIB-Port (optional)	Nicht verfügbar
USB Gerät)	1 USBTMC-Anschluss
Ethernet-Anschluss	Unterstützt 10/100/1000BaseT Ethernet-Schnittstelle (RJ45-Port)
USB-Ports	mindestens 4 USB 2-Anschlüsse insgesamt (einschließlich 2.0 auf der Vorderseite) unterstützen Windows-kompatible Geräte
Anschluss für externen Monitor	15-poliger D-Typ WXGA-kompatibler DB-15 zur Unterstützung eines vom Kunden bereitgestellten externen Monitors. Beinhaltet Unterstützung für erweiterten Desktop-Betrieb mit WXGA-Auflösung auf zweitem Monitor.
Serial Port	Nicht verfügbar
Peripheriebus	LeCroy LBUS-Standard
@
AUX Eingang
Signalarten	Wählen Sie „External Trigger“ oder „External Clock Input“ auf der Frontplatte
Kopplung	50 ��: Gleichstrom; 1 Anschluss: AC, DC, GND
Max. Eingangsspannung	50 ��: 5 Vrms; 1 M��: 400 Vmax (DC + Peak AC ≤ 5 kHz)
@
Hilfsausgang
Anschlusstyp	BNC, befindet sich auf der Rückseite
Signalarten	Wählen Sie aus Steuersignalen oder Aus
Ausgangssignal	500 Hz-1 MHz Rechteckwelle oder DC-Pegel; 50 mV-1 V in 1 M��
Steuersignale	Trigger aktiviert, Trigger aus, Pass/Fail-Status, Aus
@
Allgemein
Automatische Kalibrierung	Stellt sicher, dass die spezifizierte DC- und Timing-Genauigkeit für mindestens 1 Jahr aufrechterhalten wird.
@
Strombedarf
Stromspannung	100-240 VAC �}10 % bei 45-66 Hz; 110-120 VAC �}10 % bei 380-420 Hz; Automatische AC-Spannungsauswahl; Installationskategorie: 300 V CAT II
Max. Energieverbrauch	425 W / 425 VA
@
Umwelt und Sicherheit
Temperatur (Betrieb)	+5 ��C bis +40 ��C
Temperatur (nicht in Betrieb)	-20 °C bis +60 °C
Luftfeuchtigkeit (Betrieb)	5 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) bis +31 ��C. Die Obergrenze wird auf 50 % relative Luftfeuchtigkeit (nicht kondensierend) bei +40 ��C abgesenkt.
Feuchtigkeit (nicht in Betrieb)	5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) gemäß Prüfung gemäß MIL-PRF-28800F
Höhe (Betrieb)	Bis zu 10,000 Fuß (3048 m) bei oder unter +25 °C
Höhe (nicht in Betrieb)	Bis zu 40,000 m
Zufällige Vibration (in Betrieb)	0.31 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Zufällige Vibration (nicht in Betrieb)	2.4 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Funktioneller Schock	30-g-Spitze, Halbsinus, 11-ms-Impuls, 3 Schocks (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Schocks
@
ABMESSUNGEN
Abmessungen (HBT)	11.29" H x 16" B x 8.1" T (287 x 408 x 205 mm)
Gewicht	22.0 lbs. (9.98 kg)
Versandgewicht	36 lbs. (16.36 kg)
@
Zertifizierungen
Zertifizierungen	CE-konform, UL- und cUL-gelistet; entspricht EN 61326, EN 61010-1, UL 61010-1 2. Ausgabe und CSA C22.2 Nr. 61010-1-04
@
Garantie und Service
Garantie und Service	3 Jahre Garantie; Kalibrierung jährlich empfohlen. Zu den optionalen Serviceprogrammen gehören erweiterte Garantie, Upgrades und Kalibrierungsservices.
@

WaveRunner HRO 66Zi�@�X�y�b�N

Vertikales System
Analog (ProBus-Eingang) Bandbreite bei 50 �� (-3 dB)	600 MHz (≥2 mV/div)
Analog (ProBus-Eingang) Bandbreite bei 1 M�� (-3 dB)	500 MHz (typisch)
Anstiegszeit (typisch, 10-90 %, 50 ��)	625 ps (typisch)
Anstiegszeit (typisch, 20-80 %, 50 ��)	435 ps (typisch)
Eingangskanäle	4
Bandbreitenbegrenzer	20 MHz, 100 MHz, 200 MHz, 350 MHz
Eingangsimpedanz	50 ��+/-2% oder 1 M��||17pF, 10 M�� || 17 pF mit mitgelieferter Sonde
Eingangskopplung	1 M��: AC, DC, GND; 50 ��: DC, GND
Maximale Eingangsspannung	50 ��: 5 V RMS �} 10 V Spitze 1 M��: 400 V max. (Gleichstrom + Spitzenwechselstrom < 10 kHz)
Kanal-Kanal-Isolierung	> 300:1 bis Nennbandbreite
Vertikale Auflösung	12 Bit; bis zu 15 Bit mit erhöhter Auflösung (ERES)
Sensitivity	50 ��: 1 mV-1 V/div, voll variabel; 1 M��: 1 mV-10 V/div, voll variabel
Vertikale DC-Verstärkungsgenauigkeit (Verstärkungskomponente der DC-Genauigkeit)	�}0.5 % FS, Offset bei 0 V
Versatzbereich	50 ��: �}1.6 V bei 1 mV - 4.95 mV �}4 V bei 5 mV - 9.9 mV �}8 V bei 10 mV - 19.8 mV �}10 V bei 20 mV - 1 V 1 M��: �}1.6 V bei 1 mV - 4.95 mV �}4 V bei 5 mV - 9.9 mV �}8 V bei 10 mV - 19.8 mV �}16 V bei 20 mV - 100 mV �}80 V bei 102 mV - 198 mV �}160 V bei 200 mV - 1 V �}400 V @ 1.02 V-10 V/Div
DC-Vertikal-Offset-Genauigkeit	�}(1 % der Offset-Einstellung + 0.2 % des Skalenendwerts + 0.02 % max. Offset + 1 mV)
@
Horizontales System
Zeitbasen	Interne Zeitbasis gemeinsam für 4 Eingangskanäle; Am Hilfseingang kann ein externer Takt angelegt werden
Zeit-/Divisionsbereich	20 ps/div - 12.8 ks/div mit Standardspeicher (bis zu 25.6 ks/div mit -L-Speicher, 51.2 ks/div mit -XL-Speicher) RIS verfügbar bei ≤ 10 ns/div; Rollmodus verfügbar bei ≥ 100 ms/div und ≤ 5 MS/s.
Uhrgenauigkeit	≤ 1.5 ppm + (Alterung von 0.5 ppm/Jahr seit der letzten Kalibrierung)
Zeitintervallgenauigkeit	< 0.06 / SR + (Uhrgenauigkeit* Messwert) (rms)
Trigger- und Interpolator-Jitter	≤ 5.5 Prms (typisch) <0.1 ps RMS (typisch, softwareunterstützt)
Abtastrate und Genauigkeit der Verzögerungszeit	Entspricht der Genauigkeit der Uhr
Kanal-Kanal-Deskew-Bereich	�}9 x Zeit/Div. Einstellung, max. 100 ms, je Kanal
Externe Zeitbasisreferenz (Eingang)	10 MHz +/-25 ppm über Lbus BNC-Adapter
Externe Zeitbasisreferenz (Ausgang)	10 MHz, 3.5 dBm +/-1 dBm, synchronisiert mit der vom Benutzer verwendeten Referenz (interne oder externe Referenz) über Lbus BNC-Adapter
Externe Uhr	Gleichstrom bis 100 MHz; (50 ��/1 M��), EXT BNC-Eingang, Mindestanstiegszeit und Amplitudenanforderungen gelten bei niedrigen Frequenzen.
@
Erfassungssystem
Single-Shot-Abtastrate/Kan	2 GS/s auf 4 Kanälen
Random Interleaved Sampling (RIS)	100 GS/s, vom Benutzer wählbar für sich wiederholende Signale (20 ps/div bis 10 ns/div)
Maximale Auslöserate	1,000,000 Wellenformen/Sekunde (im Sequenzmodus, bis zu 4 Kanäle)
Zeit zwischen den Segmenten	2 uns
Speicheroptionen (4 Kanäle / 2 Kanäle / 1 Kanal)	Option L-128: 128M / 128M / 128M (60,000) XL - 256 Option: 256M / 256M / 256M (125,000)
Standardspeicher (4 Kanäle / 2 Kanäle / 1 Kanal) (Anzahl der Segmente)	64M / 64M / 64M (30,000)
@
Akquisitionsverarbeitung
Mittelwertbildung	Aufsummierte Mittelung auf 1 Million Sweeps; kontinuierliche Mittelung bis 1 Million Sweeps
Verbesserte Auflösung (ERES)	Von 12.5 bis 15 Bit vertikale Auflösung
Umschlag (Extrema)	Hülle, Boden oder Dach für bis zu 1 Million Sweeps
Interpolation	Linear oder Sin x/x
@
Auslösendes System
Modi	Normal, Auto, Einzel und Stopp
Quellen	Beliebiger Eingangskanal, Ext, Ext/10 oder Line; Steilheit und Pegel, die für jede Quelle einzigartig sind (außer Linientrigger)
Kopplungsmodus	DC, AC, HFRej, LFRej
Pre-Trigger-Verzögerung	0-100% der Speichergröße (einstellbar in 1%-Schritten von 100 ns)
Post-Trigger-Verzögerung	0–10,000 Divisionen im Echtzeitmodus, begrenzt bei langsameren Zeit-/Div-Einstellungen oder im Rollmodus
Verzögerung durch Zeit	Von 2 ns bis 20 s oder von 1 bis 99,999,999 Ereignisse
Interner Triggerbereich	�}4.1 Div von der Mitte (typisch)
Triggerempfindlichkeit mit Flankentrigger (Ch 1–4) ProBus-Eingänge	2 div @ < 600 MHz 1.5 div @< 300 MHz 1 div @ < 200 MHz 0.9 div @<10 MHz (DC-, AC- und LFRej-Kopplung, ≥ 10 mV/div, 50 ��)
Externe Triggerempfindlichkeit (Flankentrigger)	2 div @ < volle Bandbreite 1.5 div @ < 300 MHz 1 div @ <200 MHz 0.9 div @<10 MHz (DC-, AC- und LFRej-Kopplung)
Externer Trigger-Eingangsbereich	Ext (�}0.4 V); Ext/10 (�}4 V)
max. Triggerfrequenz, SMART-Trigger	600 MHz @ ≥ 10 mV/Div (minimal triggerbare Breite 1.2 ns)
@
Grundlegende Trigger
Edge	Triggert, wenn das Signal die Flanken- (positiv, negativ oder beides) und Pegelbedingungen erfüllt.
Schauefenster	Triggert, wenn das Signal ein durch einstellbare Schwellenwerte definiertes Fenster verlässt
TV-Composite-Video	Triggert NTSC oder PAL mit wählbarer Zeile und Halbbild; HDTV (720p, 1080i, 1080p) mit wählbarer Bildrate (50 oder 60 Hz) und Line; oder CUSTOM mit wählbaren Fields (1-8), Lines (bis zu 2000), Frame Rates (25, 30, 50 oder 60 Hz), Interlacing (1:1, 2:1, 4:1, 8:1) , oder Synch Pulse Slope (positiv oder negativ).
@
SMART-Trigger
Status- oder Edge-qualifiziert	Triggert nur dann auf eine Eingangsquelle, wenn ein definierter Zustand oder eine Flanke an einer anderen Eingangsquelle aufgetreten ist. Die Verzögerung zwischen den Quellen ist nach Zeit oder Ereignissen wählbar.
Erst qualifiziert	Triggert im Sequenzerfassungsmodus nur dann wiederholt auf Ereignis B, wenn ein definiertes Muster, ein Zustand oder eine Flanke (Ereignis A) im ersten Segment der Erfassung erfüllt ist. Holdoff zwischen Quellen ist nach Zeit oder Ereignissen wählbar.
Aussteiger	Triggert, wenn das Signal länger als die ausgewählte Zeit zwischen 1 ns und 20 s ausfällt.
Schnittmuster	Logikkombination (AND, NAND, OR, NOR) von 5 Eingängen (4 Kanäle und externer Triggereingang oder 2 Kanäle und externer Eingang für 62Xi). Jede Quelle kann hoch, niedrig oder egal sein. Der High- und Low-Pegel kann unabhängig voneinander ausgewählt werden. Triggert am Anfang oder Ende des Musters.
@
SMART-Trigger mit Ausschlusstechnologie
Glitch	Triggert auf positive oder negative Glitches mit wählbaren Breiten von 200 ps (abhängig von der Bandbreite des Oszilloskops) bis 20 s oder auf intermittierende Fehler.
Breite (Signal oder Muster)	Triggert auf positive oder negative Glitches mit wählbaren Breiten von 200 ps (abhängig von der Bandbreite des Oszilloskops) bis 20 s oder auf intermittierende Fehler.
Intervall (Signal oder Muster)	Triggert auf wählbare Intervalle zwischen 1 ns und 20 s.
Timeout (Zustand/Flanke qualifiziert)	Triggert auf jede Quelle, wenn ein bestimmter Zustand (oder eine Übergangsflanke) auf einer anderen Quelle aufgetreten ist. Die Verzögerung zwischen Quellen beträgt 1 ns bis 20 s oder 1 bis 99,999,999 Ereignisse.
Runde	Trigger auf positive oder negative Runts, definiert durch zwei Spannungsgrenzen und zwei Zeitgrenzen. Wählen Sie zwischen 1 ns und 20 ns.
Anstiegsgeschwindigkeit	Trigger auf Flankenraten. Wählen Sie Grenzwerte für dV, dt und Steilheit. Wählen Sie Flankengrenzen zwischen 1 ns und 20 ns.
Ausschlussauslösung	Triggern Sie auf intermittierende Fehler, indem Sie das erwartete Verhalten angeben und auslösen, wenn diese Bedingung nicht erfüllt ist
@
Kaskaden-(Sequenz-)Triggerung
Capability	Arm auf „A“-Ereignis, dann Trigger auf „B“-Ereignis. Oder bei „A“-Ereignis aktivieren, dann bei „B“-Ereignis qualifizieren und bei „C“-Ereignis auslösen. Oder Arm bei „A“-Event, dann Qualifizierung bei „B“-, dann „C“-Event und Trigger bei „D“-Event
Typen	A-, B-, C- oder D-Ereignis: Flanke, Glitch, Breite, Fenster, Dropout, Intervall, Runt, Slew-Rate, Muster (analog) oder Messung.
Sperre	Holdoff zwischen A und B, B und C, C oder D oder beliebig ist nach Zeit oder Anzahl der Ereignisse wählbar
zurücksetzen	Zurücksetzen zwischen A und B, B und C, C und D oder einer beliebigen Kombination ist in Zeit oder Anzahl von Ereignissen wählbar
@
Messauslöser
Messauslöser	Trigger auf Messung mit qualifizierten Grenzen. Kann als einziger Trigger oder letztes Ereignis in Kaskade verwendet werden.
@
Triggerung des seriellen Protokolls mit niedriger Geschwindigkeit (optional)
Optional erhältlich	I2C, SPI (SPI, SSPI, SIOP), UART-RS232, KÖNNEN, LIN, FlexRay, MIL-STD-1553, USB 1.x/2.0
@
Anzeige von Farbwellenformen
Art	Farbiger 12.1-Zoll-Breitbild-Flachbildschirm mit TFT-Aktivmatrix und hochauflösendem Touchscreen
Auflösung	WXGA; 1280 x 800 Pixel.
Anzahl der Spuren	Maximal 8 Messkurven anzeigen. Zeigen Sie gleichzeitig Kanal-, Zoom-, Speicher- und mathematische Spuren an.
Rasterstile	Auto, Single, Dual, Quad, Oktal, XY, Single+XY, Dual+XY
Wellenformdarstellung	Musterpunkte verbunden oder nur Musterpunkte
@
Interner Wellenformspeicher
Interner Wellenformspeicher	4 aktive Wellenformspeicherspuren (M1-M4) speichern 16-Bit/Punkt-Wellenformen in voller Länge. Wellenformen können in einer beliebigen Anzahl von Dateien gespeichert werden, die nur durch die Kapazität des Datenträgers begrenzt sind.
@
LeCroy WaveStream™ Schneller Betrachtungsmodus
Intensität	256 Intensitätsstufen, 1-100% einstellbar über die Frontplatte
Typen	Nur analog
Anzahl der Kanäle	bis zu 4 gleichzeitig
Max. Abtastrate	2 GS/s
Wellenformen/Sekunde (kontinuierlich)	bis zu 20,000 Wellenformen/Sekunde
Produktion	Frontseitiges Umschalten zwischen normalem Echtzeitmodus und LeCroy WaveStream Fast Viewing-Modus
@
Automatisches Setup
Auto Setup	Stellt automatisch Zeitbasis, Trigger und Empfindlichkeit ein, um eine breite Palette sich wiederholender Signale anzuzeigen
Vertikale Skala finden	Stellt automatisch die vertikale Empfindlichkeit und den Offset für den ausgewählten Kanal ein, um eine Wellenform mit dem maximalen Dynamikbereich anzuzeigen
@
Tastköpfe
Tastköpfe	Menge (4) ��10 passive Sonden
Prüfsystem	Probe. Erkennt und unterstützt automatisch eine Vielzahl kompatibler Sonden
Skalierungsfaktoren	Je nach verwendeter Sonde automatisch oder manuell ausgewählt
Kalibrierungsausgabe	Standard ist 1 kHz Rechteckwelle, 1 Vpp (typisch), Ausgang zum Sondenhaken. Einstellbar von 250 Hz bis 1 MHz Rechteckwelle; 50 mV bis 1.0 V.
@
Analoge Persistenzanzeige
Analoge und farbgradierte Persistenz	Variable Sättigungsgrade; speichert die Persistenzdaten jeder Ablaufverfolgung im Speicher
Trace-Auswahl	Aktivieren Sie die Persistenz für alle oder eine beliebige Kombination von Ablaufverfolgungen
Sweep-Anzeigemodi	Alle akkumuliert oder alle akkumuliert mit hervorgehobener letzter Spur
Persistenztypen	Wählen Sie analog, farbig oder dreidimensional
Persistenz Altern	Wählen Sie zwischen 500 ms und unendlich
@
Hochgeschwindigkeits-Digitizer-Ausgang (Option)
Art	Nicht verfügbar
Übertragungsrate	Nicht verfügbar
Ausgabeprotokoll	Nicht verfügbar
Kontrollprotokoll	Nicht verfügbar
Befehlssatz	Nicht verfügbar
@
Prozessor / CPU
Art	Intel E5300 Pentium-Doppelkern (3.2 GHz)
Prozessorspeicher	4 GB standardmäßig
Betriebssystem	Microsoft Windows® 7 Pro 64-Bit eingebettet
Echtzeituhr	Datum und Uhrzeit werden mit Wellenform in Hardcopy-Dateien angezeigt. SNTP-Unterstützung zur Synchronisierung mit präzisen internen Uhren.
@
Zoom-Expansionsspuren
Zoom-Expansionsspuren	Zeigen Sie bis zu 4 Zoom- und 8 Math/Zoom-Kurven an
@
Speicher einrichten
Frontplatten- und Instrumentenstatus	Speichern Sie auf der internen Festplatte, über das Netzwerk oder auf einem per USB angeschlossenen Peripheriegerät.
@
Schnittstelle
Fernbedienung	Über Windows-Automatisierung oder über LeCroy Remote Command Set
Netzwerkkommunikationsstandard	VXI-11 oder VICP, LXI Klasse C (v1.2) konform
GPIB-Anschluss (optional)	Unterstützt IEEE - 488.2 (extern)
LSIB-Port (optional)	Nicht verfügbar
USB Gerät)	1 USBTMC-Anschluss
Ethernet-Anschluss	Unterstützt 10/100/1000BaseT Ethernet-Schnittstelle (RJ45-Port)
USB-Ports	mindestens 4 USB 2-Anschlüsse insgesamt (einschließlich 2.0 auf der Vorderseite) unterstützen Windows-kompatible Geräte
Anschluss für externen Monitor	15-poliger D-Typ WXGA-kompatibler DB-15 zur Unterstützung eines vom Kunden bereitgestellten externen Monitors. Beinhaltet Unterstützung für erweiterten Desktop-Betrieb mit WXGA-Auflösung auf zweitem Monitor.
Serial Port	Nicht verfügbar
Peripheriebus	LeCroy LBUS-Standard
@
AUX Eingang
Signalarten	Wählen Sie „External Trigger“ oder „External Clock Input“ auf der Frontplatte
Kopplung	50 ��: Gleichstrom; 1 Anschluss: AC, DC, GND
Max. Eingangsspannung	50 ��: 5 Vrms; 1 M��: 400 Vmax (DC + Peak AC ≤ 5 kHz)
@
Hilfsausgang
Anschlusstyp	BNC, befindet sich auf der Rückseite
Signalarten	Wählen Sie aus Steuersignalen oder Aus
Ausgangssignal	500 Hz-1 MHz Rechteckwelle oder DC-Pegel; 50 mV-1 V in 1 M��
Steuersignale	Trigger aktiviert, Trigger aus, Pass/Fail-Status, Aus
@
Allgemein
Automatische Kalibrierung	Stellt sicher, dass die spezifizierte DC- und Timing-Genauigkeit für mindestens 1 Jahr aufrechterhalten wird.
@
Strombedarf
Stromspannung	100-240 VAC �}10 % bei 45-66 Hz; 110-120 VAC �}10 % bei 380-420 Hz; Automatische AC-Spannungsauswahl; Installationskategorie: 300 V CAT II
Max. Energieverbrauch	425 W / 425 VA
@
Umwelt und Sicherheit
Temperatur (Betrieb)	+5 ��C bis +40 ��C
Temperatur (nicht in Betrieb)	-20 °C bis +60 °C
Luftfeuchtigkeit (Betrieb)	5 % bis 80 % relative Luftfeuchtigkeit (nicht kondensierend) bis +31 ��C. Die Obergrenze wird auf 50 % relative Luftfeuchtigkeit (nicht kondensierend) bei +40 ��C abgesenkt.
Feuchtigkeit (nicht in Betrieb)	5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) gemäß Prüfung gemäß MIL-PRF-28800F
Höhe (Betrieb)	Bis zu 10,000 Fuß (3048 m) bei oder unter +25 °C
Höhe (nicht in Betrieb)	Bis zu 40,000 m
Zufällige Vibration (in Betrieb)	0.31 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Zufällige Vibration (nicht in Betrieb)	2.4 Gramm 5 Hz bis 500 Hz, 15 Minuten in jeder der drei orthogonalen Achsen
Funktioneller Schock	30-g-Spitze, Halbsinus, 11-ms-Impuls, 3 Schocks (positiv und negativ) in jeder der drei orthogonalen Achsen, insgesamt 18 Schocks
@
ABMESSUNGEN
Abmessungen (HBT)	11.29" H x 16" B x 8.1" T (287 x 408 x 205 mm)
Gewicht	22.0 lbs. (9.98 kg)
Versandgewicht	36 lbs. (16.36 kg)
@
Zertifizierungen
Zertifizierungen	CE-konform, UL- und cUL-gelistet; entspricht EN 61326, EN 61010-1, UL 61010-1 2. Ausgabe und CSA C22.2 Nr. 61010-1-04
@
Garantie und Service
Garantie und Service	3 Jahre Garantie; Kalibrierung jährlich empfohlen. Zu den optionalen Serviceprogrammen gehören erweiterte Garantie, Upgrades und Kalibrierungsservices.
@

��ʃ��f��/����ʃ��f��

@	���ʃ��f��	�������f��	��ʃ��f��
@
���f����	Wavesurfer MXs-B	WaveRunner 6Zi	WavePro 7Zi-A
�ø�	200 MHz bis 1 GHz	400 MHz bis 4 GHz	1.5 GHz
�T��v����O��x	5 GS/s	10 GS/s	20 GS/s
�W��������	16 M�|�C��g/ch	16 M�|�C��g/ch	20 M�|�C��g/ch
@	�ڍ�	�ڍ�	�ڍ�

WaveRunner HRO 6Zi�@�X�y�b�N�ڍ� �iPDF:700K�j

���E�ōł����ĂȔg�`�ōł���m�C�Y�ȃI�V���X�R�[�v�A���ꂪ���N��� C�̐V����WaveRunner HRO 6Zi�V���[�Y�ł��B���N���C�̐V����������\�I�V���X�R�[�v ��12�r�b�gADC�Ɣg�`�Č��������'�m�C�Y �t�����g�G���h�𕹂���� ��Ă��܂��B���Ăŋɍׂ̃g���[�X����f�����X�s�[�h�A�������܂ŁA��� N���C��WaveRunner HRO 6Zi�V���[�Y�͍��܂ł�8�r�b�g�I�V���X�R�[�v�Ɣ�ׂ�Ƌ����قLjႢ� ܂��B

WaveRunner6Zi �f��r�f�I

���N����C��WaveRunner HRO 6Zi�V���[�Y�͍L�͈͂̃A�v���P�[�V�����p�b�P�[�W�Ɛ�i�̃g���K�[ �ɂ��C�x���g�̕����A �v���ŊȈՂȃi�r�Q�[�V���������ƒ��[�U�C� ��^�t�F�[�X�A�l�X�ȃv���[�r���O�I�v�V�����A �d���Ή΂̃p� t�H�[�}���X���fasst�����������������������������������B

���N����C��WaveRunner HRO 6Zi�V���[�Y�͒�m�C�Y���”�ނȂ��M�������x�� Abschluss��鏃���ȐM���ّ� �A�[�L�e�N�`��������Ƃ��܂��B ���̐��\�ɂ��L��ȃI�t�Z�b�g �ƃ^�C���x�[�X�̒x���������“\�ŁA�M���Ƒ�����̓����]����e �Ղɏo���A �c���A�����̐M��������e�ՂɊg��ł��܂��B

WavePilot�R���g���[���G���A�͊֘A����{�^�����t�����g�p�l���ɔz�u ���A�J�[�\���A�f�R�[�h�AWaveScan�A�q�X�g���[�@�\�ALabNotebook�A�X�y�N �g����͂̊ȕւȑ�����”\�ɂ��܂��B

�X�[�p�[�m�u��WavePilot�R���g���[���G���A�̒��S�ɔz�u���ꂽ�W�� �C�X�e�B�b�N�Ɏ����m�u�ŁA�e�[�u����Zoom�A�g�`�\���ʒu�̎g�� �₷���i�r�Q�[�g�A�v���ȃh�L�������g�쐬�⑪��Z�b�g�A�b�v� ɒ��ق��‚��鎖���“\�ł��B

�����ʂ̃{�^�����X���C�h�����A�������90�x�f�B�X�v���C� ���]������Ɖ�ʕ\���͎����I�ɉ����\������c���\�����[�h� ɐ؂�ւ��܂��B���₷���悤�ɏ�����A�������Ƀ`���g�����邱�Ƃ��o ���fasst��B

�L�ш�G�b�W�g���K�A10��ނ�SMART�g���K�A4�i�̃J�X�P�[�h�g���K� A�v���l�g���K�A����уg���K�X�L�����̋��͂ȑg����킹�͕W���œ�� ڂ���A�v���ɖ���؂蕪���A�����Ƀt�H�[�J�X���邱�Ƃ��ł��fasst��B� ���l�g���K�͑�z��������\�������������ȑ���l�Ɋ�Â��g�� �K�C�x���g�����I�“\�ȋ��͂ȑI�����ł��B

12.1�C���`���𑜓xWXGA���C�h�X�N���[���͂ǂ�Ȕg�`��`�悵�Ă��œK�ȕ\���� ������悤�ɐ�v����fasst����B

���C�h�X�N���[���͒������R�[�h�����K�v�ŁA�g�`�g���X� N���[�����ʂ��傫�ȃf�[�^�u���b�N�ƂȂ�悤�ȗl�X�Ȕg�`�ɗ��z�I�ł� �B

�X�N���[����90�x��]������΁A�f�W�^���g�`�A�W�b�^�g�� �b�N�A�A�C�_�C�A�O�����A���g���v���b�g�ɍœK�ȕ\���ƂȂ�܂� �B�X�N���[����̕\���͉�]�ɔ��������I�ɐ؂�ւ��܂��B�f�B�X �v���C���㉺�Ƀ`���g�����A���˂�`���c�L���ŏ��ɂ��邱�Ƃ��ł ��܂��B

@

�y�[�W�g�b�v�

�N��b�N�ŏڍו\����������

�N��b�N�ŏڍו\����������
