Das Ultimative in 3-Phasen-Power und
Kontrollanalyse

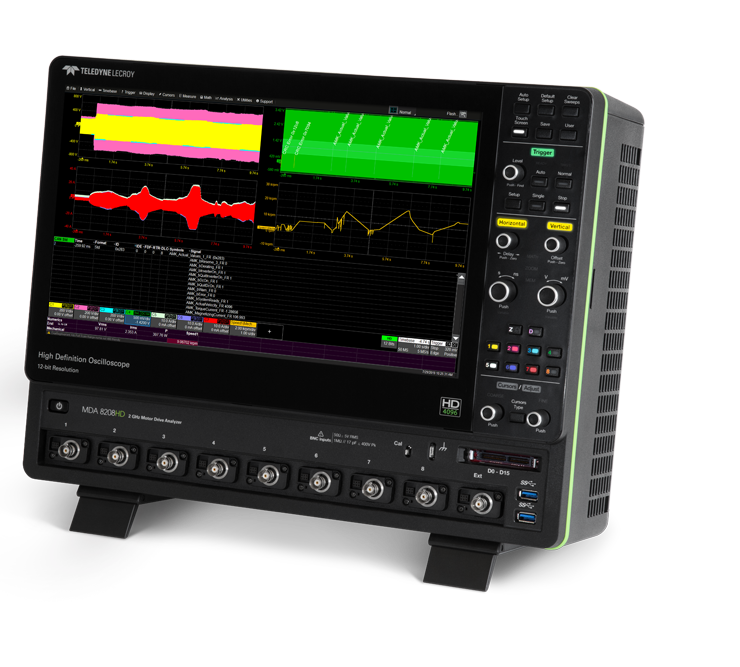

Teledyne LeCroy Motorantriebsanalysatoren und unser 8-Kanal, 12-bit Auflösung High-Definition-Oszilloskop (HDO®)-Plattform Signale erfassen und dreiphasige elektrische und mechanische Leistungsgrößen berechnen.

  • Erfassen Sie beliebige Signalsignale für kurze oder lange Zeit – alles auf einem Display
  • Berechnen Sie die dreiphasige elektrische und mechanische Leistung an Ihrem Labortisch
  • Korrelieren Sie komplexe Kraft-, Kontroll- und Motorverhalten
  • Nutzen Sie alle Allzweckfunktionen eines Oszilloskops mit hoher Bandbreite und hoher Auflösung

Ein Oszilloskop und Leistungsanalysator in einem Gerät

Teledyne LeCroy geht über die Grenzen einer einfachen „Blackbox“ mit einer einzigen Funktion hinaus
Leistungsanalysatoren und 4-Kanal-Oszilloskope

Teledyne LeCroy kombiniert das Beste von allem in einem einzigen Instrument für eine vollständige Testabdeckung mit 12-bit Auflösung die ganze Zeit und integrierte 3-phasige elektrische und mechanische Leistungsberechnungen.

  • Bis zu 16 analoge Kanäle (16 digitale optional) – mehr erfassen, mehr erfahren
  • Erfassen Sie Steuer-, Sensor- und Stromsignale gleichzeitig, korrelieren Sie Probleme schneller
  • Alles in einem Instrument, auf einem Display mit hilfreichen dynamischen Leistungsansichten

Normalerweise auf 8-Bit-Auflösung beschränkt – unzureichend für genaue Leistungsberechnungen. Oder die beworbene Auflösung ist nur bei reduzierter Bandbreite und Abtastrate – unzureichend für Kontrollanalysen.

  • 8-Bit-Auflösung begrenzt die Genauigkeit der Leistungsberechnung auf ~5 %
  • Begrenzte Kanäle für das Debuggen von 3-Phasen-Stromversorgungssystemen
  • Wird hauptsächlich nur für das Debuggen von Steuerungssystemen verwendet

Ein Leistungsanalysegerät ist ein spezialisiertes Einzweckwerkzeug, das Leistungswellenformen mit niedriger Geschwindigkeit nur für sehr kurze Zeiträume ohne dynamische Leistungsanalysefunktionen erfassen kann

  • Nur statische Leistungsanalyse
  • Keine Kontroll-Debug-Fähigkeit
  • Niedrige Geschwindigkeit, niedrige Abtastrate (5 MHz Bandbreite, 2 MS/s typisch)

Statische und dynamische Leistungsanalyse mit vollständiger Testfähigkeit

Teledyne LeCroy bietet mehr Leistung als zwei separate Instrumente zu geringeren Kosten. Leistungsberechnungen sind
genau auf 1 % eines Leistungsanalysators, und hilfreiche dynamische Leistungsansichten werden bereitgestellt, um das Debuggen zu unterstützen.

Statische Leistungsanalyse

Verhält sich wie ein Leistungsanalysegerät mit schnellen Aktualisierungen bei kurzen Erfassungen

  • Numerische Tabellenmittelwertanzeige
  • Oberschwingungsordnungsberechnungen und Vektoranzeigen
  • Kurze Erfassungswellenformanzeige mit schnellen Aktualisierungen
Zum video

Dynamische Leistungsanalyse

Erfassen Sie lange Aufzeichnungen (Sekunden bis Minuten Erfassungszeit) und zeigen Sie Leistungsänderungen an

  • Wellenformen pro Zyklus zeigen detailliertes dynamisches Leistungsverhalten
  • Zoom+Gate lokalisiert leicht dynamisches Verhalten
  • Fähigkeiten, die Leistungsanalysatoren nicht bieten
Zum video

Vollständige Testfähigkeit

Grosse Bandbreite 12-bit Auflösung Oszilloskop-Plattform erfasst jedes Signal

  • Korrelieren Sie ganz einfach Steuerung, Umrichterunterabschnitt, Leistung und Motorverhalten
  • Berechnen Sie die Leistung so schnell wie ein einzelner Schaltzyklus eines Halbleitergeräts
  • Ein Instrument – ​​alle Informationen auf einem Display
Zum video

Statische 3-Phasen-Leistungsanalyse

Die Softwareoption für die 3-Phasen-Leistungsanalyse von Teledyne LeCroy und Motorantriebsanalysatoren kann wie ein Leistungsanalysator funktionieren und eine statische Leistungsanalyse mit einer Gesamtgenauigkeit von weniger als 1 % im Vergleich zu einem dedizierten Leistungsanalysator durchführen.

Numerische Tabelle

  • Vom Benutzer konfigurierbare Tabelle mit bis zu 120 Werten
  • Mittelwertzusammenfassungen von Berechnungen pro Zyklus
  • Berühren Sie einen Tabellenwert für weitere Details
App-Hinweis lesen

Oberschwingungsfilterung, Berechnungen, Anzeigen

  • DFT-basiert für präzise spektrale Filterung
  • Vollspektrum- oder Grundfilterstandard
  • Die Option Oberschwingungen fügt Oberschwingungsbereichsfilterung, Spektralanzeigen und Oberschwingungsordnungstabelle hinzu
Zum video

Vektoranzeigen (optional)

  • Zwei gleichzeitige Anzeigen
  • Zoom+Gate zur Lokalisierung der Anzeige bei dynamischen Ereignissen
  • Auf Vektoranzeigeberechnungen angewendeter Oberwellenfilter
Zum video

3-phasige dynamische Leistungsanalyse

Die Softwareoption für die 3-Phasen-Leistungsanalyse von Teledyne LeCroy und Motorantriebsanalysatoren Erfassen Sie mehr Informationen während Sekunden bis Minuten des Systembetriebs und liefern Sie detaillierte Ansichten der sich dynamisch ändernden Leistungsmengen.

Vollständige Testfähigkeit

Teledyne LeCroy geht über die Beschränkungen von einfachen „Black-Box“-Leistungsanalysatoren mit einer Funktion und 4- oder 8-Kanal-Oszilloskopen hinaus, die für grundlegende Tests eingebetteter Steuerungen verwendet werden.

Vektoranzeigen, harmonische Berechnungen und dq0-Transformationen

Optionale Funktionen verleihen Teledyne LeCroy mehr Leistung Motorantriebsanalysatoren und Oszilloskope mit Softwareoption für die 3-Phasen-Leistungsanalyse.

Vektoranzeigen

  • Zwei simultane Anzeigen (AC Input und Drive Output)
  • Arithmetische oder Vektorsummenberechnungen
  • Kompatibel mit Zoom+Gate, um Vektoränderungen während dynamischer Ereignisse anzuzeigen
  • Auf Vektoranzeigen angewendete Oberwellenfilter
Zum video

Oberschwingungsberechnungen

  • Strenge Software-DFT-Methode trennt Oberwellen präzise
  • Fügt Fundamental+N und Range-Einstellungen zum Harmonic Filter hinzu
  • Numerische THD-Berechnungen und Wellenformen pro Zyklus
  • Harmonische Ordnungstabelle und bis zu 9 Spektralanzeigen
Zum videoApp-Hinweis lesen

dq0 (Park) und αβγ (Clarke) Transformationen

  • Zeigen Sie zwei simultane dq0- und αβγ-Echtzeittransformationen an
  • Die Winkelsensorunterstützung ermöglicht Rotor-Referenzrahmen-Transformationen
  • Replizieren Sie das Verständnis des Steuerungssystems von Motordrehmoment und -geschwindigkeit
Zum video

Umfassende Schnittstelle für mechanische Geschwindigkeit, Winkel und Drehmoment

Teledyne LeCroy Motorantriebsanalysatoren ermöglichen die Messung von Geschwindigkeit, Winkel, Drehmoment und Mechanik
Leistung an Ihrem Prüfstand und Korrelation dieser Messungen mit dem Betrieb des Steuersystems.

Der Motor Drive Analyzer unterstützt neun verschiedene Geschwindigkeiten, vier verschiedene Winkel und fünf verschiedene Drehmomentberechnungen oder -sensoren. Leiten Sie Drehzahl und Drehmoment aus anderen Daten ab und berechnen Sie die mechanische Leistung an Ihrem Prüfstand.

  • Unterstützung für Quadratur-Encoder, Impulstachometer und bürstenlosen DC (BLDC)-Hall-Sensor für Geschwindigkeitsberechnungen
  • Extrahieren Sie Drehzahl- und Drehmomentinformationen aus seriellen Datensignalen (optional mit seriellen Daten-TDME-Paketen)
  • Interpretieren Sie digitale Daten als analoge Geschwindigkeitswellenform, als ob das Signal direkt abgetastet wurde

Moderne digitale Sensoren werden im Teledyne LeCroy Motor Drive Analyzer vollständig unterstützt. Erfassen Sie digitale Sensordaten mit digitalen Mixed-Signal-Oszilloskopeingängen und bewahren Sie analoge Kanäle für andere Zwecke auf.

  • Unterstützung für Quadratur-Encoder, Impulstachometer und bürstenlosen DC (BLDC)-Hall-Sensor für Geschwindigkeitsberechnungen
  • Extrahieren Sie Drehzahl- und Drehmomentinformationen aus seriellen Datensignalen (optional mit seriellen Daten-TDME-Paketen)
  • Interpretieren Sie digitale Daten als analoge Geschwindigkeitswellenform, als ob das Signal direkt abgetastet wurde

Multisignal-Sensoren mit analogem Ausgang lassen sich einfach an den Motor Drive Analyzer anschließen, um Geschwindigkeits- und Winkelwerte zu berechnen und als kontinuierliche Wellenformen anzuzeigen.

  • SinCos-, Resolver- und KMZ60-Sensorunterstützung
  • Berechnen Sie die momentanen Winkelwerte der Motorwelle, wenden Sie den Beobachterfilter für die Winkelverfolgung an
  • Korrigieren Sie den Winkel der Motorwelle zum Winkel des Rotormagnetfelds und wenden Sie dq0-Transformationen auf den Referenzrahmen des Rotors an

3-phasige elektrische und mechanische Leistungsanalyselösungen
Überblick und Vergleich

Teledyne LeCroy-Funktionen werden entweder in einer Add-on-Oszilloskop-Softwareoption (THREEPHASEPOWER) für bereitgestellt
ein 4 oder 8 Kanal 12-bit hochauflösendes Oszilloskop oder in einem dedizierten Oszilloskop Motorantriebsanalysator (MDA).

Analoge Eingangskanäle
Digitale Eingangskanäle
Auflösung
Bandbreite
1-Phasen-Leistungsanalyse
3-Phasen-Leistungsanalyse
Mechanische Leistungsanalyse
XY-Spuren
Oberschwingungsberechnungsoption
Vektoranzeigeoption
Wellenformtransformationsoption
Bildschirmbild der Softwareanwendung, das zwei Spannungs- und zwei Stromwellenformen zur Verwendung in Leistungsberechnungen nach der Zwei-Wattmeter-Methode zeigt
DREIPHASIGE STROMVERSORGUNG bei HDO6000B & WavePro HD
4
16 (bei -MS-Modellen)
12 Bits
350 MHz - 8 GHz
(nur 2-Wattmeter-Methode)
---
---
(nur αβγ & dq0)
Bildschirmbild der Softwareanwendung, das eine lange Erfassung von drei Spannungs- und drei Stromwellenformen mit Zooms und Leistungsberechnungen nach der Drei-Wattmeter-Methode zeigt.
DREIPHASIG EIN WaveRunner 8000HD
8 (16 mit OscilloSYNC)
16 (mit MSO-Option)
12 Bits
350 MHz - 2 GHz
---
---
(nur αβγ & dq0)
8 (16 mit OscilloSYNC)
16 (mit MSO-Option)
12 Bits
350 MHz - 2 GHz

Motorantriebsanalysator und 3-Phasen-Leistungsanalyse
Anwendungen und Anwendungen

Rollen entwerfen

  • Ingenieure des Unterabschnitts Wechselrichter
  • Ingenieure für Steuerungssysteme
  • Systemingenieure

Anwendungen

  • Motorantriebe mit variabler Frequenz und variabler Drehzahl (VFD und VSD).
  • - AC-Induktionsmotoren (ACIM)
  • - Bürstenlose Gleichstrommotoren (BLDC)
  • - Permanenterregte Synchronmotoren (PMSM)
  • Integrierte Schaltung für Drehstrom- und Motorantrieb
  • Ausrüstung für Industrieautomation, Bewegungssteuerung und Robotik
  • Elektrofahrzeuge (Pkw, Lkw, Busse, eBikes, Motorräder, Militär, Schiffe, Flugzeuge)
  • - DC-AC-Antriebsumrichter und Motorantriebe
  • - DC-DC-Wandler in Fahrzeugen
  • - DC-AC-Zubehörantriebe (AC-Kompressoren, Lüfter, Pumpen usw.)
  • Aufzüge, Förderbänder, Rolltreppen
    • Große Geräte
    • Kleine Geräte
    • Akkubetriebene Werkzeuge (Bohrer, Sägen, Fräser)
    • Windenergieanlagen
    • Akkubetriebene Rasen- und Gartengeräte
    • Heizungs-, Lüftungs- und Klimaanlagen (HLK).
    • Werkzeugmaschinen
    • Backup-Generatoren
    • Solar-PV-Wechselrichter
    • Unterbrechungsfreie Stromversorgungen (USV)
    • Grid-Edge-Übertragungs- und -Verteilungsausrüstung (T&D).

    Ressourcen

    Dokumentname
    Technische Grundierung für Motorantriebe Technische Fibel herunterladen
    Vergleich von 3-Phasen-Leistungsmessgeräten

    Diese Kurzdarstellung fasst zusammen, wie man das Leistungsanalysegerät von Yokogawa korrekt mit dem Motorantriebsanalysegerät von Teledyne LeCroy vergleicht und alle Unterschiede in den Messergebnissen zwischen den beiden Geräten erklärt.

    App-Hinweis lesen
    3-Phasen-Leistungsberechnungen nach der Zwei-Wattmeter-Methode mit genauer Umwandlung von Leitung zu Leitung zu Leitung-Neutral

    Bei dieser Methode sind die berechneten Leistungswerte von jedem Leiter-Leiter-Spannungs- und Leiter-Nullleiter-Strompaar nicht in Phase oder ausgeglichen, obwohl der dreiphasige Gesamtleistungswert korrekt ist. Die genaue Umwandlung von Leiter zu Leiter zu Leiter neutral hilft beim Verständnis des ordnungsgemäßen Betriebs des Dreiphasensystems.

    App-Hinweis lesen
    Testen von AC-Induktionsmotorantrieben mit dem Motor Drive Analyzer

    Herkömmliche Leistungsanalysatoren bieten nur eine statische Mittelwertmessung für sehr kurze Wellenformerfassungen, der Motorantriebsanalysator von Teledyne LeCroy bietet eine statische und dynamische Leistungsanalyse in Verbindung mit langen Erfassungszeiten für eine umfassende Analyse der Leistung und Effizienz des Motorantriebs.

    App-Hinweis lesen
    Testen eines batteriebetriebenen bürstenlosen Gleichstrommotors (BLDC)/Antriebs

    Eine gründliche Charakterisierung und Analyse eines bürstenlosen Gleichstrommotors und seiner zugehörigen Antriebsschaltung erfordert die Fähigkeit, Wellenformen während dynamischer Ereignisse anzuzeigen und die Messungen über die Zeit zu visualisieren.

    App-Hinweis lesen
    Komplexe Interaktionstests zwischen Motorantrieb und Steuerung

    Das Debuggen von Steuersystemen für Motorantriebe erfordert häufig die Fähigkeit, Steuer- und Leistungswellenformen gleichzeitig während dynamischer Ereignisse anzuzeigen, um Ursache-Wirkungs-Beziehungen zu verstehen und das dynamische Leistungsverhalten im Laufe der Zeit in Korrelation mit der Steueraktivität zu visualisieren.

    App-Hinweis lesen
    Untersuchung eines Fahrzeugantriebsmotors mit einem Motor Drive Analyzer

    Analoge Drehmoment-Wägezellen und analoge Tachometer werden häufig zur Messung von Drehmoment und Drehzahl mit Berechnung der mechanischen Leistung verwendet. Herkömmliche Leistungsanalysatoren bieten nur eine Möglichkeit zur Messung des statischen Mittelwerts, aber der Motorantriebsanalysator von Teledyne LeCroy bietet eine statische und dynamische Leistungsanalyse und lange Erfassungszeiten für eine umfassende Analyse.

    App-Hinweis lesen
    Effizienzmessungen kleiner Motoren mit dem Motor Drive Analyzer

    Mehr als 90 % der Motor- und Motorantriebskonstruktionen umfassen kleine Motoren und Antriebe mit geringer Leistung, die in Haushalts-, Gewerbe- oder Leichtindustrieanwendungen verwendet werden. Der Motorantriebsanalysator von Teledyne LeCroy kann den Antriebs- und Motorwirkungsgrad dieser kleinen Motoren auf einer Werkbank ohne einen teuren und/oder knappen Dynamometer messen.

    App-Hinweis lesen
    Dynamische AC-Eingangsleistung und harmonische Analyse mit dem Motor Drive Analyzer

    Der Teledyne LeCroy Motor Drive Analyzer (MDA) misst dynamisch Leistungs- und harmonische Verzerrungswerte pro Zyklus, stellt sie als Wellenformen dar und ermöglicht eine einfache Korrelation dieser Werte, um AC-Eingangswellenformen anzusteuern.

    App-Hinweis lesen
    Volt-Sekunden-Sensing-Control-Analyse in einem DB-DTFC mit dem Motor Drive Analyzer

    Deadbeat Direct Torque and Flux Control (DB-DTFC) ist eine Alternative zu Vector FOC, um eine schnelle Drehmomentregelung zu erreichen. Die Bewertung der Voltsekunden-Erfassungsgenauigkeit erfordert eine präzise Messung von Voltsekunden als Referenz. Der Motor Drive Analyzer von Teledyne LeCroy bietet solche Fähigkeiten über jede Leistungshalbleiter-Schaltperiode hinweg.

    App-Hinweis lesen
    Schleifmaschinen-Phasen-Motoranalyse mit dem Motor Drive Analyzer

    Das Verständnis des gesamten elektrischen Betriebs von Motor und Antrieb pro Phase kann dabei helfen, zu verstehen, wie der Motor und der Antrieb reagieren, wenn sich die Lastbedingungen ändern

    App-Hinweis lesen
    Sechsphasen-Motoranalyse mit dem Motor Drive Analyzer

    Der Motor Drive Analyzer erfasst Spannungs- und Stromsignale von beiden Wicklungssätzen, misst den gesamten statischen und dynamischen Stromverbrauch und berechnet das Gleichgewicht zwischen den beiden Wicklungssätzen.

    App-Hinweis lesen
    Dynamische schnelle Motorbeschleunigungsverlustmessungen mit dem Motor Drive Analyzer

    Der Motor Drive Analyzer wird verwendet, um dynamische (transiente) Verluste zu messen, um ein besseres Verständnis der Motor- und Antriebseffizienzen während des realen Betriebs zu ermöglichen. Zusätzlich werden Kern- und Kupferverluste berechnet und mit Konstruktionsmodellen und dem Rückkopplungskreis der Antriebssteuerung verglichen.

    App-Hinweis lesen
    Statische und dynamische Motorverlustvergleiche mit dem Motor Drive Analyzer

    Der Motor Drive Analyzer wird verwendet, um den statischen und dynamischen Energieverbrauch in Joule zu berechnen und die Ergebnisse für verschiedene Arten von Motoren und Steuerungssystemen zu vergleichen.

    App-Hinweis lesen
    Analyse elektrischer Maschinen mit variablem Fluss mit dem Motor Drive Analyzer

    Der Motorantriebsanalysator wird verwendet, um die Leistung während sehr kurzer Zeiträume während einer Rotormagnetisierung zu berechnen, die Flugbahn eines gesteuerten Energieimpulses für einen Motor mit variablem Fluss, um einen ordnungsgemäßen Betrieb des Motorantriebs und des Steuersystems sicherzustellen

    App-Hinweis lesen
    Verwendung einer Quadratur-Encoder-Schnittstelle (QEI) mit dem Motor Drive Analyzer

    Der Motor Drive Analyzer erfasst die A-, B- und Z-Indexsignale der Quadratur-Encoder-Schnittstelle (QEI) und wandelt sie in statische und dynamische Motorwellendrehzahl- und -winkelwerte um

    App-Hinweis lesen
    Verwenden einer Resolver-Schnittstelle mit dem Motor Drive Analyzer

    Der Motorantriebsanalysator verwendet die Sinus-, Cosinus- und Erregungsfrequenzsignale des Resolvers, um die Drehzahl, den Winkel und die absolute Position der Motorwelle zu berechnen.

    App-Hinweis lesen
    Verwendung digitaler CAN-Daten zur Geschwindigkeitsberechnung im Motor Drive Analyser

    Der Motorantriebsanalysator wird verwendet, um digitale CAN-Daten zu erfassen, relevante digitale Informationen zur Motorgeschwindigkeit zu extrahieren und sie in einen analogen Motorgeschwindigkeitswert umzuwandeln, der als Wellenform zwischen Geschwindigkeit und Zeit angezeigt wird.

    App-Hinweis lesen
    Verwendung des CA10-Stromsensoradapters mit einem Danisense FLux-Gate-Stromwandler

    Es wird ein Beispiel für die Programmierung des CA10-Stromsensoradapters beschrieben, um einen Danisense-Fluxgate-Stromwandler an ein Teledyne-LeCroy-Oszilloskop oder einen Motorantriebsanalysator anzuschließen, wobei die Ergebnisse korrekt in Ampere-Einheiten skaliert werden

    App-Hinweis lesen
    Verwendung des CA10-Stromsensoradapters mit einem Pearson-Stromwandler

    Es wird ein Beispiel für die Programmierung des CA10-Stromsensoradapters beschrieben, um einen Pearson-Stromtransformator an ein Teledyne LeCroy-Oszilloskop oder einen Motorantriebsanalysator anzuschließen, wobei die Ergebnisse korrekt in Ampere-Einheiten skaliert werden.

    App-Hinweis lesen
    Verwendung des CA10-Stromsensoradapters mit einer PEM-UK-Rogowski-Spule

    Es wird ein Beispiel für die Programmierung des CA10-Stromsensoradapters zum Anschluss einer PEM-UK-Rogowski-Spule an ein Teledyne LeCroy-Oszilloskop oder einen Motorantriebsanalysator mit korrekt in Ampere-Einheiten skalierten Ergebnissen beschrieben.

    App-Hinweis lesen
    Verwendung des CA10-Stromsensoradapters mit einem AC-Stromwandler

    Es wird ein Beispiel für die Programmierung des CA10-Stromsensoradapters beschrieben, um einen AC-Stromwandler an ein Teledyne LeCroy-Oszilloskop oder einen Motorantriebsanalysator anzuschließen, wobei die Ergebnisse korrekt in Ampere-Einheiten skaliert werden.

    App-Hinweis lesen
    Plakat zur Stromumwandlung
    Netzspannung, Strom, Leistung - Das Grundlagenposter

    Webinar-Reihe – 3-Phasen Power and Motors Masters

    Diese Serie konzentriert sich auf die Messung von Hochleistungs-, Dreiphasen- und Motorwechselrichtern und Antriebssystemen mit einem hochauflösenden 8-Kanal-Oszilloskop oder Motorantriebsanalysator. Erfahren Sie mehr über statische und dynamische Messungen, von der AC-Leitung über die Umschaltung des Wechselrichters bis hin zu den Antriebsausgängen und der mechanischen Ausgangsleistung des Motors.

    Registrieren Sie sich für alle
    Teil 1 - So messen Sie Wechselrichter-Totzeiten und Eingangs-/Ausgangsleistung

    Wir beschreiben Techniken zum Messen von Totzeiten für Gate-Treibersignale und Geräteausgänge, um sicherzustellen, dass Spielräume erreicht werden. Wir bewerten auch die Eingangs- und Ausgangsleistung eines vereinfachten einphasigen DC-AC-Wechselrichters.

    Teil 2 – Durchführung einer statischen und dynamischen Leistungsanalyse

    Wir beschreiben die Unterschiede zwischen statischer und dynamischer Leistungsanalyse und wie Sie die Einrichtung und Messung für jede optimieren können. Besonderes Augenmerk wird auf die Visualisierung dynamischer Leistungstrends und die Korrelation dieser Trends mit erfassten Spannungs- und Stromwellenformen gelegt.

    Teil 3 – Korrelieren von Steuerungsereignissen mit Leistungsereignissen

    Wir sehen uns Beispiele für die Verwendung berechneter Leistungswellenformen pro Zyklus an, um das Verhalten des Steuersystems für den Betrieb des Leistungsteils zu validieren und zu debuggen.

    Teil 4 – Wie man die Leistung während Voltsekunden und anderen kurzen Leistungsperioden misst

    Wir überprüfen Beispiele für die Leistung, die während Leistungsperioden berechnet wurde, die einer Geräteschaltzeit entsprechen. Dies ist besonders hilfreich für das Verständnis der momentanen Reaktionszeit der Steuerung, wie sie für eine Deadbeat-Direkt-Drehmoment- und Flusssteuerung erforderlich ist

    Teil 5 – Durchführen einer harmonischen Analyse des AC-Eingangs und des Wechselrichter-/Antriebsausgangs

    Wir demonstrieren, wie man eine totale harmonische Verzerrung (THD) und eine harmonische Analyse an Wellenformen mit variabler Frequenz sowohl an AC-Netzeingängen (50 oder 60 Hz) als auch an Ausgängen mit variabler Frequenz durchführt.

    Teil 6 – Messung der mechanischen Drehzahl, des Drehmoments und der Leistung von Motoren

    Wir konzentrieren uns darauf, wie der Motor Drive Analyzer verwendet wird, um die Drehzahl, das Drehmoment und den Winkel der mechanischen Motorwelle mit einer Vielzahl von analogen, digitalen und seriellen Datensensoren zu messen.

    Sondieren in der Leistungselektronik – was verwenden und warum?

    Leistungselektronik-Designs haben inhärente messtechnische Herausforderungen. Es gibt viele spezialisierte einseitige und differenzielle Hoch- und Niederspannungstastköpfe, um die spezifischen Anforderungen dieses Marktes zu erfüllen. Die richtige Auswahl und Verwendung der Sonde ist jedoch entscheidend für die Sicherheit von Bediener, Ausrüstung und DUT und hat auch einen großen Einfluss auf die Genauigkeit der Messung.

    Registrieren Sie sich für alle
    Teil 1 - Auswahl der richtigen Hochspannungssonde

    In diesem Webinar erörtern wir die Auswahl des richtigen Hochspannungstastkopfs unter Berücksichtigung der Anwendung und der Sicherheit des Bedieners, der Ausrüstung und des Prüflings. Der Unterschied zwischen der „richtigen“ Sonde und der „falschen“ Sonde ist meist nicht schwarz-weiß, sondern eher ein Grauton.

    Teil 2 – Beispiele und Vergleiche aus der Praxis für Hochspannungssonden

    In diesem Webinar bieten wir viele Anwendungsbeispiele aus der Praxis und Tastkopfvergleiche, um die praktischen Auswirkungen der Stärken und Schwächen jedes Hochspannungstastkopftyps in verschiedenen Anwendungsbeispielen hervorzuheben.

    Wesentliche Leistungsprinzipien: Spannung, Strom und Leistung – von der Wechselstromleitung bis zur PWM

    Erfahren Sie mehr über die AC-Versorgungsspannungen und -Nennwerte und was mit Volt, Ampere, Effektivwert, echtem Effektivwert, Watt, VAs, VARs, Leistungsfaktor und Phasenwinkel, Delta- und Stern-Dreiphasen-Elektrosystemen und den Messherausforderungen gemeint ist.

    Messung der Motorleistung: Verwendung von Leistungsanalysatoren und Oszilloskopen

    In diesem Webinar besprechen wir die Messherausforderungen beim Debuggen eines vollständigen eingebetteten Steuerungs- und Stromversorgungssystems für Motorantriebe.

    Grundlagen der Leistungsumwandlung – von Halbleiterbauelementen bis hin zu komplexen Antrieben

    Erfahren Sie mehr über die Arten von Leistungshalbleitern, die in Brücken und Antrieben verwendet werden. Wir werden untersuchen, wie sie pulsweitenmodulierte (PWM) Ausgänge in einer Vielzahl von verschiedenen Topologien mit Einzelgeräten, Halbbrücken, Vollbrücken (H-Brücken) und kaskadierten H-Brücken erzeugen.


    MDA 8000HD Einführung und Übersicht
    mda8000hd-statisch
    Statische Leistungsanalyse
    mda8000hd-komplett
    Vollständige Testabdeckung
    mda8000hd-vektor-display
    Vektoranzeigeoption
    mda8000hd-dynamisch
    Dynamische Leistungsanalyse
    mda8000hd-mechanisch
    Umfassende mechanische Schnittstelle
    mda8000hd-Harmonische
    Oberschwingungsberechnungsoption

    Benötigen Sie Hilfe oder Informationen?

    Bitte füllen Sie dieses Formular aus und teilen Sie uns mit, ob Sie möchten Melden Sie sich für Updates an, Sein Vom Vertrieb kontaktiert, oder möchte Demo anfordern
